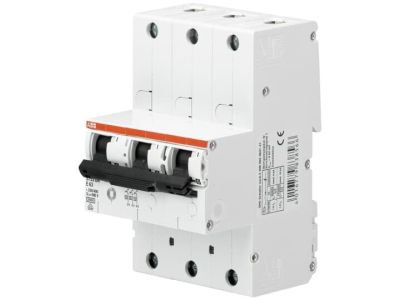

Wyłącznik nadprądowy 3P E selektywna 25A 25kA, S753DR-E25 | 2CDH783001R0252 ABB

Alternatywny kod produktu: 2CDH783001R0252

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy E selektywna 25A o zdolności wyłączania 25kA (symbol 2CDH783001R0252) należy do serii S753DR-E. Zgodny z normą DIN VDE 0641-21, działa w oparciu o zasadę niezależną od napięcia – nie wymaga obwodu sterującego do nawiązywania lub przerywania styku (SHU). Dzięki temu zapewnia wyższą dostępność systemów dystrybucji energii, szczególnie w krytycznych instalacjach.

• Zasada działania niezależna od napięcia: Brak konieczności zasilania sterowania – niezawodne działanie nawet w przypadku zaniku napięcia w obwodzie.
• Selektywność 100% względem MCB: Całkowita selektywność względem zabezpieczeń niższego rzędu, eliminuje nieuzasadnione wyłączanie całej instalacji.
• Wyjątkowa selektywność względem poprzedzających urządzeń: Ograniczanie prądu zwarciowego dzięki unikalnej charakterystyce selektywnej, co zwiększa bezpieczeństwo i skraca czasy wyłączania.
• Zdolność wyłączania 25kA: Wysoka odporność na zwarcia, zapewnia ochronę instalacji nawet przy dużych prądach zwarciowych.
• 3-biegunowa konstrukcja: Skompensowana ochrona wszystkich faz w układach trójfazowych, idealna do instalacji przemysłowych i energetycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy DIN VDE 0641-21 oraz jest zgodny z dyrektywami Unii Europejskiej. Oznakowanie CE potwierdza zgodność z europejskimi standardami bezpieczeństwa i ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik 3P E selektywna 25A 25kA z serii S753DR-E przeznaczony jest do stosowania w systemach dystrybucji energii, gdzie wymagana jest wysoka dostępność i selektywność zabezpieczeń. Idealny do instalacji przemysłowych, budynków użyteczności publicznej oraz obiektów o podwyższonych wymaganiach bezpieczeństwa.

• Główne wyłączniki w rozdzielnicach nn (niskiego napięcia) w instalacjach przemysłowych.
• Systemy dystrybucji energii zasilające krytyczne procesy produkcyjne.
• Instalacje budynków użyteczności publicznej (szpitale, centra danych, lotniska) wymagające selektywnej ochrony.
• Układy zasilania awaryjnego (UPS) i rozdzielnice rezerwowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w dedykowanej rozdzielnicy na szynie DIN, zgodnie z oznaczeniami faz. Dobór przekroju przewodów musi odpowiadać prądowi znamionowemu 25A (zgodnie z normą PN-HD 60364-5-52). Moment dokręcania zacisków powinien być dostosowany do wymagań producenta (sprawdzić w dokumentacji technicznej). Po montażu przeprowadzić testy działania, w tym próbę wyłączania zwarciowego.

FAQ

• Czy wyłącznik działa w przypadku zaniku napięcia sterującego? Tak – dzięki zasadzie działania niezależnej od napięcia (SHU-free) wyłącznik zachowuje pełną funkcjonalność nawet przy braku zasilania obwodu sterującego.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 25kA – oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o takiej wartości.
• Czy wyłącznik zapewnia selektywność względem zabezpieczeń MCB? Tak – charakterystyka selektywna serii S753DR-E gwarantuje 100% selektywność względem wyłączników nadprądowych niższego rzędu (MCB), co minimalizuje ryzyko nieuzasadnionych wyłączeń.
