Wyłącznik nadprądowy 3P D 8A 10kA, S203M-D8 | 2CDS273001R0081 ABB

Alternatywny kod produktu: 2CDS273001R0081

Opis i Kluczowe Cechy

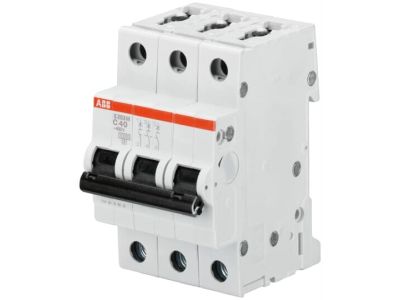

Wyłącznik nadprądowy 3-biegunowy S203M-D8 (symbol 2CDS273001R0081) to kompaktowe rozwiązanie z serii System pro M compact, przeznaczone do ochrony obwodów przed zwarciami i przeciążeniami. Charakterystyka D zapewnia skuteczną ochronę dla obwodów o charakterze indukcyjnym, takich jak silniki elektryczne, transformatory czy układy zasilania o wysokim prądzie rozruchowym. Mechanizm wyzwalania termicznego chroni przed nadmiernym obciążeniem, a elektromechaniczny – przed zwarciem, zapewniając pełną ochronę instalacji.

• 3-biegunowa konstrukcja: Umożliwia ochronę wszystkich czterech przewodów (L1, L2, L3, N) w obwodzie trójfazowym, zapewniając kompleksową ochronę instalacji.
• Charakterystyka D: Przeznaczona do obwodów o wysokim prądzie rozruchowym – idealna do zabezpieczania silników, transformatorów i innych urządzeń indukcyjnych.
• Prąd znamionowy 8A: Zapewnia optymalną ochronę dla obwodów o mniejszym obciążeniu, minimalizując ryzyko fałszywych wyłączeń.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w sieciach o dużym prądzie zwarciowym.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdza uniwersalne zastosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S203M-D8 spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń nadprądowych w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S203M-D8 znajduje zastosowanie w instalacjach wymagających specjalistycznej ochrony przed zwarciami i przeciążeniami, szczególnie tam, gdzie występują urządzenia o charakterze indukcyjnym.

• Ochrona silników elektrycznych – zapobiega uszkodzeniom spowodowanym przez przeciążenia podczas rozruchu.
• Zabezpieczenie transformatorów i układów zasilania o wysokim prądzie rozruchowym.
• Instalacje przemysłowe – ochrona maszyn i urządzeń wymagających niezawodnej ochrony przed zwarciami.
• Obwody trójfazowe w budynkach mieszkalnych i komercyjnych – kompleksowa ochrona instalacji elektrycznej.
• Układy zasilania awaryjnego i agregaty prądotwórcze – ochrona wrażliwych urządzeń przed uszkodzeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zgodnie z oznaczeniem biegunów (L1, L2, L3). Przed podłączeniem przewodów należy upewnić się, że ich przekrój odpowiada prądowi znamionowemu wyłącznika. Dokręcanie zacisków powinno odbywać się z zalecanym momentem (sprawdź w dokumentacji technicznej), aby zapewnić prawidłowy kontakt i uniknąć przegrzewania. Po montażu należy przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o jego prawidłowym działaniu.

FAQ

• Czy wyłącznik S203M-D8 nadaje się do ochrony obwodów jednofazowych? Nie – jest to wyłącznik 3-biegunowy, przeznaczony do obwodów trójfazowych. Do ochrony obwodów jednofazowych należy wybrać wersję 1-biegunową.
• Jaka jest różnica między charakterystyką D a C? Charakterystyka D jest przeznaczona do obwodów o wysokim prądzie rozruchowym (np. silniki), natomiast charakterystyka C jest bardziej czuła i stosowana w obwodach o mniejszych prądach zwarciowych (np. oświetlenie, gniazda wtykowe).
• Czy wyłącznik można stosować w instalacjach domowych? Tak – spełnia normy IEC/EN 60898-1, co pozwala na jego stosowanie w instalacjach mieszkaniowych, jednak ze względu na charakterystykę D zaleca się go głównie do zabezpieczania obwodów o charakterze indukcyjnym.
