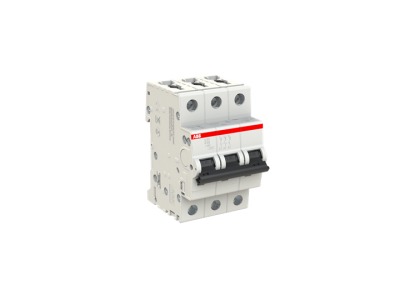

Wyłącznik nadprądowy 3P D 63A 6kA, S203-D63 | 2CDS253001R0631 ABB

Alternatywny kod produktu: 2CDS253001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-D63 (symbol 2CDS253001R0631) to trójbiegunowe urządzenie ochronne o charakterystyce wyzwalania D, prądzie znamionowym 63 A i zdolności wyłączania 6 kA. Przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń, zapewnia bezpieczną pracę instalacji nawet przy dużych obciążeniach i wysokich prądach rozruchowych. Szerokość modułu wynosi 3 moduły (52,5 mm), co umożliwia łatwy montaż w standardowych rozdzielnicach.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka wyzwalania D: Zaprojektowana do obwodów z wysokim prądem rozruchowym (np. silniki, transformatory), zapobiega niepotrzebnym wyłączeniom przy jednoczesnym skutecznym odcięciu zwarć.
• Zdolność wyłączania 6 kA: Umożliwia bezpieczne gaszenie łuku elektrycznego w typowych sieciach niskiego napięcia, zapewniając niezawodną ochronę.
• Konstrukcja 3-biegunowa (3P): Chroni wszystkie trzy fazy instalacji trójfazowej, co jest niezbędne w przemysłowych i komercyjnych układach zasilania.
• Kompatybilność z wyłącznikami serii S200: Możliwość łączenia z różnymi akcesoriami (wyzwalacze wzrostowe, sygnalizatory) w ramach systemu modułowego ABB.

Zgodność z Normami

Wyłącznik ABB S203-D63 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania i zgodność z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy o charakterystyce D i prądzie 63 A znajduje zastosowanie w obwodach, gdzie występują duże prądy rozruchowe. Sprawdza się szczególnie w instalacjach przemysłowych oraz komercyjnych.

• Ochrona obwodów silnikowych – pompy, wentylatory, sprężarki.
• Zabezpieczenie transformatorów i zasilaczy impulsowych.
• Ochrona odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Stosowany w sieciach trójfazowych w budynkach użyteczności publicznej oraz zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie instaluje się na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że nie jest ono załączone ponownie. Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D ma najwyższy próg wyzwalania (10-20 In), co pozwala uniknąć zadziałania przy dużych prądach rozruchowych, np. przy rozruchu silników. Charakterystyka B i C stosowana jest odpowiednio do obwodów z małym i średnim prądem rozruchowym.
• Czy wyłącznik S203-D63 można stosować w instalacjach fotowoltaicznych? Tak, o ile parametry prądowe i napięciowe obwodu mieszczą się w zakresie wyłącznika. Ze względu na charakterystykę D sprawdza się w obwodach z przejściowymi przeciążeniami, jednak zawsze wymagane jest uzgodnienie z projektem instalacji PV.
• Jaki stopień ochrony IP posiada ten wyłącznik? Stopień ochrony wyłącznika jest standardowy dla aparatury modułowej – IP20 (zewnętrzna obudowa). W przypadku montażu w rozdzielnicy o wyższym IP, całkowity stopień ochrony jest określany przez obudowę.
