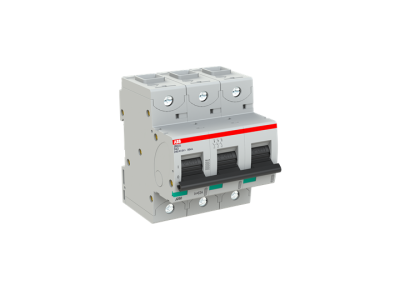

Wyłącznik nadprądowy 3P D 63A 50kA, S803S-D63 | 2CCS863001R0631 ABB

Alternatywny kod produktu: 2CCS863001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-D63 (symbol 2CCS863001R0631) o prądzie znamionowym 63 A i charakterystyce D to wysokowydajny ogranicznik prądu przeznaczony do ochrony obwodów 3-fazowych. Charakterystyka D zapewnia selektywną ochronę przed zwarciami o dużym prądzie udarowym (typowo spotykanymi w silnikach, transformatorach lub obwodach z dużymi prądami rozruchowymi). Zacisk klatkowy gwarantuje pewne i trwałe połączenie z przewodami, minimalizując ryzyko poluzowania się połączenia.

• Prąd znamionowy 63 A: Odpowiedni do zabezpieczenia linii zasilających o średnim i dużym obciążeniu, np. w instalacjach przemysłowych, warsztatach lub budynkach użyteczności publicznej.
• Charakterystyka D: Zapewnia odporność na krótkotrwałe przeciążenia o dużym prądzie, typowe dla urządzeń indukcyjnych (silniki, pompy, sprężarki).
• Zdolność wyłączania 50 kA: Zapewnia skuteczną ochronę nawet w przypadku zwarć o dużym prądzie zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• Zacisk klatkowy: Gwarantuje stabilne i bezpieczne połączenie przewodów, redukując ryzyko zwarcia spowodowanego luźnym zaciskiem.
• Zastosowanie 3-fazowe i DC: Możliwość pracy w obwodach trójfazowych do 400/690 V oraz w instalacjach prądu stałego, co zwiększa uniwersalność zastosowań.

Zgodność z Normami

Wyłącznik S803S-D63 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej). Posiada atesty międzynarodowe, co pozwala na jego stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803S-D63 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia, gdzie wymagana jest wysoka zdolność wyłączania i selektywność w przypadku zwarć.

• Instalacje przemysłowe – zabezpieczenie linii zasilających maszyn i urządzeń o dużym poborze mocy.
• Budynki użyteczności publicznej i komercyjne – ochrona obwodów gniazd wtykowych, oświetlenia lub klimatyzacji.
• Instalacje fotowoltaiczne – zabezpieczenie falowników i kabli DC przed zwarciami.
• Obwody z urządzeniami indukcyjnymi (silniki, transformatory, pompy) – dzięki charakterystyce D, która toleruje krótkotrwałe prądy udarowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, upewniając się, że zaciski są odpowiednio dokręcone (zgodnie z zalecanym momentem dokręcania). Przed podłączeniem przewodów sprawdzić ich stan izolacji i dobór przekroju do prądu znamionowego. Po montażu przeprowadzić testy zwarciowe i sprawdzić poprawność działania mechanizmu wyzwalającego. Regularnie kontrolować stan zacisków i nie dopuszczać do nadmiernego nagrzewania obudowy.

FAQ

• Czy ten wyłącznik można stosować w instalacjach domowych? Charakterystyka D jest dedykowana głównie do instalacji przemysłowych i obwodów z urządzeniami indukcyjnymi. W instalacjach domowych zaleca się stosowanie wyłączników charakterystyki C lub B, które lepiej chronią przed zwarciami w obwodach oświetleniowych i gniazd wtykowych.
• Jaki jest zakres napięć roboczych wyłącznika? Wyłącznik S803S-D63 może być stosowany w obwodach prądu przemiennego do 400/690 V (3-fazowe) oraz w obwodach prądu stałego do 250 V.
• Czy wyłącznik posiada zabezpieczenie termiczne i zwarciowe? Tak, wyposażony jest w termiczny mechanizm wyzwalający (ochrona przed przeciążeniem) oraz elektromechaniczny mechanizm wyzwalający (ochrona przed zwarciem).
