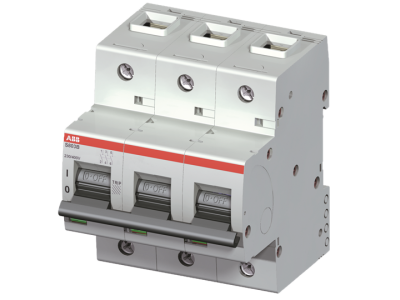

Wyłącznik nadprądowy 3P D 63A 16kA, S803B-D63 | 2CCS813001R0631 ABB

Alternatywny kod produktu: 2CCS813001R0631

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-D63 o prądzie znamionowym 63A, charakterystyce D i maksymalnej zdolności wyłączania 16kA (przy 230/400V) to wysokowydajny element zabezpieczający instalacje elektryczne. Wyposażony w zaciski klatkowe i dwa niezależne mechanizmy wyzwalające (termiczny i elektromechaniczny) zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Zgodny z normami IEC/EN 60947-2 i EN 60898-1, przeznaczony do zastosowań mieszkaniowych, komercyjnych i przemysłowych.

• 3-biegunowa konstrukcja: Zapewnia równomierną ochronę wszystkich faz w układzie trójfazowym, minimalizując ryzyko awarii spowodowanej niesymetrycznym obciążeniem.
• Charakterystyka D: Przeznaczona do ochrony obwodów z silnikami, transformatorami i innymi urządzeniami o wysokim prądzie rozruchowym, toleruje krótkotrwałe przeciążenia bez niepotrzebnego wyzwalania.
• Maksymalna zdolność wyłączania 16kA przy 400V: Gwarantuje skuteczne gaszenie łuku elektrycznego w przypadku zwarcia, chroniąc instalację przed uszkodzeniem i zagrożeniami pożarowymi.
• Zaciski klatkowe: Umożliwiają szybki i pewny montaż przewodów miedzianych o dużych przekrojach, redukując ryzyko obluzowania się połączenia i przegrzania.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Spełnia międzynarodowe standardy bezpieczeństwa, co potwierdza jego niezawodność i uniwersalność stosowania.

Zgodność z Normami

Wyłącznik S803B-D63 posiada certyfikację zgodną z normami IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych) oraz EN 60898-1 (wyłączniki do instalacji domowych i podobnych). Produkt spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i kompatybilność z europejskimi standardami elektrycznymi.

Zastosowanie

Wyłącznik nadprądowy 3P D 63A znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami w układach trójfazowych.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe (np. silniki, pompy, wentylatory).
• Zabezpieczenie rozdzielnic budynków biurowych, handlowych i użyteczności publicznej.
• Stosowanie w instalacjach mieszkaniowych zasilających piece, klimatyzatory lub złożone systemy oświetleniowe.
• Strony rozdzielcze w układach fotowoltaicznych i energetycznych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik należy zamontować na szynie DIN (35mm) w sposób stabilny, zapewniając odpowiednią wentylację. Przewody podłączać do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność wyzwalania w przypadku przeciążenia i zwarcia. Regularnie sprawdzać stan styków i mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką D a innymi charakterystykami (B, C)? Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego (10-20 x In), co czyni ją idealną do ochrony obwodów z urządzeniami o dużym poborze prądu rozruchowego, takimi jak silniki czy transformatory. Charakterystyki B i C służą do ochrony obwodów o mniejszych prądach rozruchowych.
• Czy wyłącznik można stosować w instalacjach DC? Dane produktu nie określają zastosowania w obwodach prądu stałego. Zalecana jest weryfikacja z dokumentacją techniczną producenta.
• Jakie akcesoria są dostępne dla wyłącznika S803B-D63? Szeroka gama akcesoriów (np. napędy zdalne, styki pomocnicze, blokady) zwiększa funkcjonalność wyłącznika. Szczegóły znajdują się w katalogu akcesoriów systemu S803.
