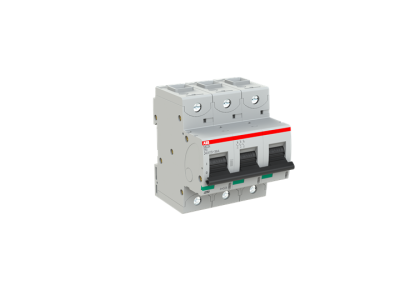

Wyłącznik nadprądowy 3P D 50A 36kA, S803N-D50 | 2CCS893001R0501 ABB

Alternatywny kod produktu: 2CCS893001R0501

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy D 50A (symbol 2CCS893001R0501) to wysokowydajny ogranicznik prądu przeznaczony do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Charakterystyka D zapewnia selektywność zabezpieczeń w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Zacisk klatkowy gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków.

• Charakterystyka D: Szybkie reagowanie na zwarcia, zapobiega uszkodzeniom instalacji i odbiorników – idealny do zabezpieczania obwodów z silnikami, transformatorami lub innymi odbiornikami o dużych prądach rozruchowych.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia zapewnia skuteczną ochronę nawet w mocnych instalacjach przemysłowych.
• Zakres napięć do 400/690V AC i prąd stały: Uniwersalność zastosowania – od instalacji niskonapięciowych po przemysłowe układy prądu stałego.
• Zacisk klatkowy: Trwałe i pewne mocowanie przewodów o większych przekrojach, redukujące ryzyko zwarć stykowych.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Podwójna ochrona: termiczna chroni przed przeciążeniami, elektromechaniczna przed zwarciami.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia instalacji niskonapięciowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada oznakowanie CE i liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych.

Zastosowanie

Wyłącznik nadprądowy S803N-D50 przeznaczony jest do ochrony instalacji elektrycznych w różnych sektorach, zapewniając bezpieczeństwo i selektywność zabezpieczeń.

• Instalacje przemysłowe – zabezpieczenie obwodów zasilających maszyny, silniki, transformatory, układy napędowe.
• Obiekty komercyjne – ochrona rozdzielnic w biurowcach, hotelach, centrach handlowych.
• Budynki mieszkalne – zabezpieczenie obwodów gniazd wtykowych, oświetlenia, układów grzewczych.
• Układy prądu stałego – ochrona instalacji fotowoltaicznych, systemów bateryjnych, zasilaczy UPS.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, upewniając się o prawidłowym podłączeniu przewodów do zacisków klatkowych. Przewody należy dokręcać z zalecanym momentem obrotowym (sprawdzić w dokumentacji producenta). Po zamontowaniu przeprowadzić test działania – kilkukrotne załączanie i wyłączanie w celu weryfikacji mechanizmu. Unikać montażu w pobliżu źródeł ciepła lub w warunkach nadmiernej wilgotności.

FAQ

• Czy wyłącznik można stosować w instalacjach fotowoltaicznych? Tak, wyłącznik charakterystyki D nadaje się do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych, zapewniając selektywność zabezpieczeń.
• Jaki jest maksymalny prąd zwarciowy, który wyłącznik jest w stanie wyłączyć? Wyłącznik posiada zdolność wyłączania 36kA – jest to maksymalny prąd zwarciowy, przy którym zabezpieczenie zadziała skutecznie.
• Czy wyłącznik posiada oznaczenie charakterystyki? Tak, wyłącznik oznaczony jest symbolem „D” na korpusie, co określa jego charakterystykę: szybkie reagowanie na zwarcia i przeciążenia.
