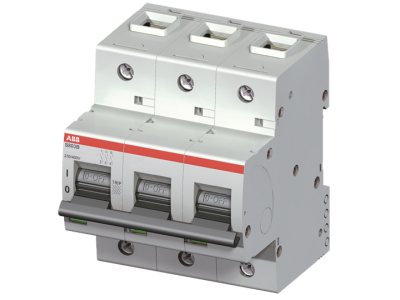

Wyłącznik nadprądowy 3P D 50A 16kA, S803B-D50 | 2CCS813001R0501 ABB

Alternatywny kod produktu: 2CCS813001R0501

Opis i Kluczowe Cechy

Trójbiegunowy wyłącznik nadprądowy S803B-D50 (symbol 2CCS813001R0501) o charakterystyce D i prądzie znamionowym 50A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w zaciski klatkowe zapewnia pewne i stabilne połączenie z przewodami. Maksymalna zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje niezawodną ochronę nawet w wymagających warunkach.

• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z silnymi prądami rozruchowymi, takich jak silniki, transformatory czy obwody z odbiornikami o dużym prądzie szczytowym.
• Prąd znamionowy 50A: Odpowiedni do ochrony obwodów o średnim i dużym obciążeniu, typowy dla instalacji przemysłowych i części komercyjnych.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie z przewodem, minimalizując ryzyko zwarcia i luźnych styków.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia gwarantuje szybkie i skuteczne przerwanie obwodu w przypadku awarii, chroniąc cenne urządzenia.
• Trójbiegunowa budowa: Umożliwia jednoczesne zabezpieczenie trzech faz, co jest standardem w instalacjach trójfazowych.

Zgodność z Normami

Wyłącznik S803B-D50 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego przydatność w instalacjach elektrycznych na całym świecie. Zgodność z tymi normami gwarantuje niezawodność, bezpieczeństwo i kompatybilność z innymi elementami instalacji.

Zastosowanie

Wyłącznik nadprądowy 3P S803B-D50 znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności i ochrony przed zwarciami oraz przeciążeniami.

• Instalacje przemysłowe z silnikami i maszynami o dużym prądzie rozruchowym.
• Obwody zasilające urządzenia o dużej mocy, takie jak piece, spawarki czy kompresory.
• Instalacje komercyjne, np. w centrach handlowych, biurowcach czy hotelach.
• Ochrona linii zasilających w rozdzielniach głównych i podrozdzielniach niskiego napięcia.
• Zabezpieczenie obwodów w systemach fotowoltaicznych i energetyce odnawialnej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w dedykowanej rozdzielnicy, przestrzegając kierunku faz (zgodnie z oznaczeniami na obudowie). Zaciski klatkowe należy dokręcić odpowiednim momentem (zalecane wartości znajdują się w dokumentacji technicznej). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o poprawności działania mechanizmu.

FAQ

• Do jakich obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D przeznaczona jest do obwodów z silnymi prądami rozruchowymi, np. silniki indukcyjne, transformatory, zgrzewarki czy obwody z odbiornikami o dużym prądzie szczytowym. Zapewnia selektywność zabezpieczeń i minimalizuje ryzyko fałszywych wyłączeń.
• Jakie są zalety zacisku klatkowego? Zacisk klatkowy zapewnia pewne i stabilne połączenie z przewodem, redukując ryzyko zwarcia i luźnych styków. Charakteryzuje się wysoką odpornością na wibracje i korozję, co wydłuża żywotność instalacji.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Wyłącznik 3-biegunowy S803B-D50 jest przeznaczony do instalacji trójfazowych. Do ochrony obwodów jednofazowych należy użyć wyłącznika 1-biegunowego z odpowiednimi parametrami.
