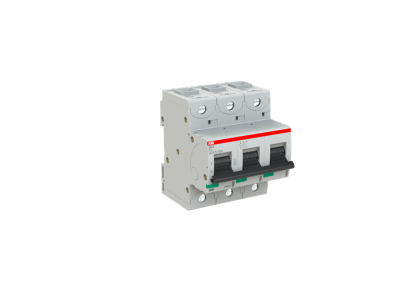

Wyłącznik nadprądowy 3P D 40A 50kA, S803S-D40 | 2CCS863001R0401 ABB

Alternatywny kod produktu: 2CCS863001R0401

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-D40 (symbol 2CCS863001R0401) o charakterystyce D to wysokowydajny ogranicznik prądu przeznaczony do ochrony instalacji przed zwarciami i przeciążeniami. Wyposażony w zacisk klatkowy zapewnia pewne i trwałe połączenie przewodów. Charakterystyka D (40A) oznacza wysoką tolerancję na prądy pojawiające się w momencie rozruchu silników i transformatorów, co czyni go idealnym rozwiązaniem do zabezpieczenia obwodów z odbiornikami o wysokim prądzie rozruchowym.

• 3-biegunowa konstrukcja: Pełne odcięcie zasilania w przypadku zwarcia w dowolnym z trzech biegunów, gwarantujące bezpieczeństwo instalacji.
• Charakterystyka D 40A: Wysoka odporność na udarowe prądy rozruchowe – idealny do zabezpieczania silników, transformatorów i innych odbiorników indukcyjnych.
• Zacisk klatkowy: Zapewnia mocne i stabilne połączenie przewodów, minimalizując ryzyko poluzowania się pod wpływem wibracji.
• Zdolność wyłączania 50kA: Wysoka wytrzymałość na zwarcia – skutecznie chroni instalację nawet przy dużych prądach zwarciowych.
• Szybkie wygaszanie łuku elektrycznego: Skraca czas trwania zwarcia i redukuje ryzyko uszkodzenia aparatury.

Zgodność z Normami

Wyłącznik S803S-D40 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada certyfikaty międzynarodowe, umożliwiające stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S803S-D40 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów zasilających silniki elektryczne – charakterystyka D zapewnia skuteczną ochronę przed prądami rozruchowymi.
• Ochrona rozdzielnic i szaf sterowniczych w instalacjach przemysłowych i komercyjnych.
• Zastosowanie w układach zasilania awaryjnego (UPS) i generatorach prądu.
• Ochrona obwodów oświetlenia zasilanego z sieci 230/400V.
• Instalacje zasilające piece przemysłowe, klimatyzatory i inne odbiorniki o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zainstalować w rozdzielnicy zgodnie z kierunkiem przepływu prądu (oznaczonym na obudowie). Przewody należy podłączyć do zacisków klatkowych, dbając o odpowiedni moment dokręcenia (zgodnie z zaleceniami producenta). Po montażu należy przeprowadzić test działania, weryfikując poprawność odcięcia zasilania przy symulacji zwarcia. Regularne przeglądy i testy eksploatacyjne zalecane są zgodnie z normami PN-HD 60364-6.

FAQ

• Czy wyłącznik nadaje się do zabezpieczenia obwodów zasilających silniki? Tak, charakterystyka D została zaprojektowana specjalnie do ochrony odbiorników o wysokim prądzie rozruchowym, takich jak silniki elektryczne.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 50kA przy napięciu 240/415V, co zapewnia skuteczną ochronę nawet w przypadku dużych prądów zwarciowych.
• Czy wyłącznik może być stosowany w prądzie stałym? Tak, S803S-D40 może być stosowany zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC) do 400/690V.
