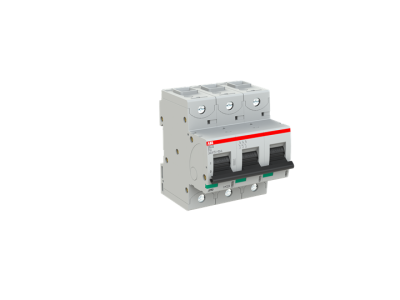

Wyłącznik nadprądowy 3P D 32A 50kA, S803S-D32 | 2CCS863001R0321 ABB

Alternatywny kod produktu: 2CCS863001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy D-32A (symbol 2CCS863001R0321) to wysokowydajny aparat zabezpieczający o charakterystyce D, przeznaczony do ochrony obwodów 3-fazowych przed przeciążeniami i zwarciami. Charakterystyka D zapewnia selektywność zabezpieczeń, co jest kluczowe w instalacjach przemysłowych. Zacisk klatkowy gwarantuje pewne i stabilne połączenie, minimalizując ryzyko poluzowania się przewodu podczas eksploatacji.

• Charakterystyka D: Zwiększona odporność na udarowe prądy rozruchowe silników i transformatorów – idealny do zabezpieczenia obwodów z odbiornikami o wysokim prądzie rozruchowym.
• Prąd znamionowy 32A: Precyzyjna ochrona obwodów o maksymalnym obciążeniu do 32A, z możliwością współpracy z przewodami o przekroju do 16 mm².
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia – wyłącznik skutecznie przerwie obwód nawet przy największych zwarciach, chroniąc instalację i urządzenia.
• Zacisk klatkowy: Pewne mocowanie przewodów, odporne na wibracje i drgania, co zapewnia niezawodność połączenia w trudnych warunkach eksploatacji.
• Zakres napięciowy do 400/690V AC i DC: Uniwersalność zastosowań – od instalacji niskiego napięcia po przemysłowe układy prądu stałego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (przemysłowe aparaty łączeniowe i sterownicze). Posiada certyfikację CE i jest dopuszczony do stosowania w instalacjach zgodnych z krajowymi przepisami budowlanymi.

Zastosowanie

Wyłącznik nadprądowy 3P D-32A znajduje zastosowanie we wszelkich instalacjach wymagających selektywnego zabezpieczenia obwodów 3-fazowych przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki indukcyjne o wysokim prądzie rozruchowym (np. pompy, wentylatory, maszyny przemysłowe).
• Zabezpieczenie rozdzielnic budynków komercyjnych i przemysłowych, gdzie wymagana jest wysoka selektywność zabezpieczeń.
• Instalacje fotowoltaiczne – ochrona falowników i innych urządzeń DC.
• Szafy rozdzielcze w zakładach produkcyjnych, gdzie konieczna jest szybka identyfikacja i izolacja uszkodzonego obwodu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN 35 mm, zachowując odpowiednie odstępy izolacyjne między sąsiednimi aparatami. Przewody wprowadzać do zacisków klatkowych, dokręcając śruby z zalecanym momentem (sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test działania za pomocą przycisku TEST. Regularne przeglądy stanu mechanicznego i elektrycznego aparatu gwarantują długotrwałą i niezawodną pracę.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, wyłącznik charakteryzuje się zdolnością pracy zarówno w układach AC, jak i DC do maksymalnego napięcia 690V.
• Jaką rolę pełni charakterystyka D? Charakterystyka D charakteryzuje się zwiększoną odpornością na udarowe prądy rozruchowe, co pozwala na selektywne działanie w przypadku zwarć i przeciążeń w obwodach zasilających silniki i transformatory.
• Jakie przewody można podłączać do zacisków klatkowych? Do zacisków klatkowych można podłączać przewody miedziane o przekroju od 0,75 mm² do 16 mm² (szczegółowe dane znajdują się w instrukcji montażu).
