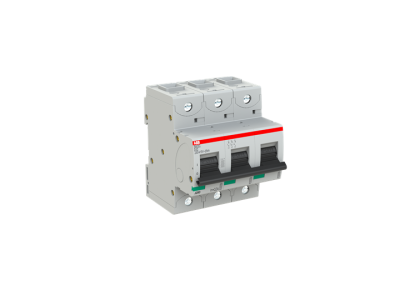

Wyłącznik nadprądowy 3P D 32A 25kA, S803C-D32 | 2CCS883001R0321 ABB

Alternatywny kod produktu: 2CCS883001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-D32 (symbol 2CCS883001R0321) o prądzie znamionowym 32 A i charakterystyce D to urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada zacisk klatkowy, dzięki któremu zapewnia pewne i trwałe połączenie przewodów. Wysoka zdolność wyłączania 25 kA przy napięciu 415 V gwarantuje skuteczną ochronę obwodów w warunkach zwarciowych. Przeznaczony do pracy w sieciach prądu przemiennego 240/415 V oraz stałego.

• 3-biegunowa konstrukcja: Zapewnia pełną ochronę wszystkich faz obwodu trójfazowego, minimalizując ryzyko uszkodzeń spowodowanych asymetrią obciążenia.
• Charakterystyka D: Przeznaczona do zabezpieczania obwodów z silnikami, transformatorami oraz innymi odbiornikami o dużych prądach rozruchowych, gdzie występują wysokie prądy szczytowe.
• Zdolność wyłączania 25 kA: Zapewnia skuteczną ochronę nawet w układach o wysokiej mocy zwarciowej, minimalizując ryzyko uszkodzenia instalacji.
• Zacisk klatkowy: Gwarantuje pewne i stabilne połączenie przewodów, redukując ryzyko zwarcia spowodowanego luźnymi zaciskami.
• Zakres napięć 240/415 V AC i 254/440 V DC: Uniwersalność zastosowania w różnych typach instalacji, zarówno przemysłowych, jak i komercyjnych.

Zgodność z Normami

Wyłącznik S803C-D32 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi bezpieczeństwa instalacji elektrycznych. Posiada liczne atesty potwierdzające jego zgodność z przepisami obowiązującymi na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803C-D32 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i ochrony przed zwarciami oraz przeciążeniami.

• Zabezpieczenie obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.
• Ochrona linii zasilających silniki, transformatory oraz inne odbiorniki o dużych prądach rozruchowych.
• Stosowanie w rozdzielnicach mieszkaniowych i lokalowych, gdzie wymagana jest ochrona przed skutkami zwarć.
• Instalacje elektryczne w budynkach użyteczności publicznej, takich jak szpitale, centra handlowe czy biurowce.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zachowując odpowiedni odstęp od innych elementów zgodnie z zaleceniami producenta. Przewody należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem, aby zapewnić pewne połączenie. Po montażu należy przeprowadzić próby działania wyłącznika, w tym test zwarcia i przeciążenia.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się charakterystyka D? Charakterystyka D jest zalecana do zabezpieczania obwodów z odbiornikami indukcyjnymi, takimi jak silniki, transformatory czy urządzenia łukowe, gdzie występują wysokie prądy rozruchowe.
• Czy wyłącznik można stosować w instalacjach DC? Tak, wyłącznik S803C-D32 jest przystosowany do pracy w sieciach prądu stałego o napięciu do 440 V.
• Jakie akcesoria są dostępne dla wyłącznika S803C-D32? Szeroka gama akcesoriów, takich jak dodatkowe styki pomocnicze, napędy zdalne czy moduły sygnalizacyjne, ułatwia integrację wyłącznika z systemami sterowania i monitoringu.
