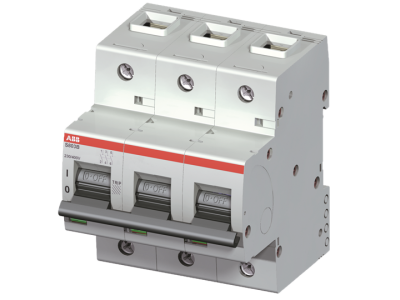

Wyłącznik nadprądowy 3P D 32A 16kA, S803B-D32 | 2CCS813001R0321 ABB

Alternatywny kod produktu: 2CCS813001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P D 32A (symbol 2CCS813001R0321) to wysokowydajny aparat modułowy o charakterystyce D, przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Posiada zacisk klatkowy, który zapewnia pewne i trwałe połączenie przewodów. Maksymalna zdolność wyłączania 16 kA przy napięciu 230/400V gwarantuje skuteczną ochronę instalacji elektrycznej.

• 3-biegunowa konstrukcja: Ochrona wszystkich trzech faz w układzie trójfazowym, co eliminuje ryzyko niesymetrycznych obciążeń.
• Charakterystyka D: Szybka reakcja na zwarcia, odpowiednia do zabezpieczenia obwodów z silnikami, transformatorami i innymi odbiornikami o wysokich prądach rozruchowych.
• Prąd znamionowy 32 A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu do 32 A, np. w instalacjach przemysłowych, warsztatach lub rozdzielnicach budynków.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o dużym przekroju, minimalizując ryzyko poluzowania połączenia.
• Maksymalna zdolność wyłączania 16 kA: Gwarantuje skuteczną ochronę nawet w instalacjach o wyższym prądzie zwarciowym.

Zgodność z Normami

Wyłącznik spełnia wymogi norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Posiada liczne atesty, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3P D 32A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających odbiorniki o wysokich prądach rozruchowych, np. silniki, transformatory, agregaty prądotwórcze.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest szybka reakcja na zwarcia.
• Montaż w szafach sterowniczych i maszynach przemysłowych, zapewniając ochronę przed zwarciami fazowymi i doziemnymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między aparatami dla zapewnienia odpowiedniej wentylacji. Przewody należy podłączyć do zacisków klatkowych, dokręcając je zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania mechanizmu wyzwalającego.

FAQ

• Jakie są główne różnice między charakterystyką B, C a D? Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego (8–12 razy prąd znamionowy), co czyni ją odpowiednią do zabezpieczania odbiorników o wysokich prądach rozruchowych, takich jak silniki. Charakterystyki B i C mają niższe prądy wyzwalania, odpowiednio 3–5 i 5–10 razy prąd znamionowy.
• Czy wyłącznik posiada możliwość podłączenia akcesoriów dodatkowych? Tak – dzięki zgodności z szeroką gamą akcesoriów (np. wyzwalacze zdalne, styk sygnalizacyjny) można go dostosować do indywidualnych potrzeb instalacji.
• Jaka jest maksymalna temperatura pracy wyłącznika? Maksymalna temperatura pracy nie została określona w dostępnych danych. Należy stosować się do zaleceń producenta zawartych w dokumentacji technicznej.
