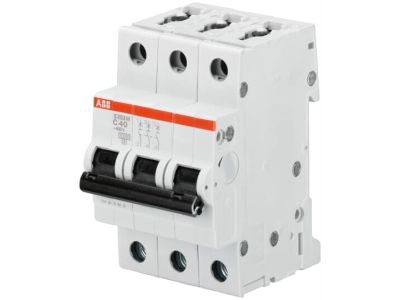

Wyłącznik nadprądowy 3P D 32A 10kA, S203M-D32 | 2CDS273001R0321 ABB

Alternatywny kod produktu: 2CDS273001R0321

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-D32 (symbol 2CDS273001R0321) o prądzie znamionowym 32A i zdolności wyłączania 10kA to zaawansowane zabezpieczenie obwodów elektrycznych. Charakterystyka D zapewnia szybką reakcję na zwarcia, chroniąc instalację przed uszkodzeniami. Mechanizm termiczny chroni przed przeciążeniami, a elektromechaniczny – przed zwarciami. Idealny do zabezpieczania obwodów z silnikami, transformatorami lub innymi odbiornikami o wysokim prądzie rozruchowym.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich przewodów fazowych w obwodzie trójfazowym – eliminuje ryzyko nierównomiernego obciążenia.
• Charakterystyka D: Szybkie wyzwalanie przy zwarciach (typowo 3-5x prąd znamionowy), zapewniające ochronę wrażliwych urządzeń i instalacji.
• Zdolność wyłączania 10kA: Odporność na wysokie prądy zwarciowe – gwarantuje bezawaryjną pracę nawet w trudnych warunkach sieciowych.
• Prąd znamionowy 32A: Optymalny dla zasilania obwodów gniazdowych w instalacjach przemysłowych, warsztatowych lub budowlanych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych zgodnie z europejskimi standardami bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla zabezpieczeń instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej przemysłowej). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość konstrukcji.

Zastosowanie

Wyłącznik nadprądowy S203M-D32 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów zasilających silniki elektryczne, pompy, kompresory lub inne urządzenia o wysokim prądzie rozruchowym.
• Ochrona obwodów zasilających gniazda w warsztatach, halach produkcyjnych lub magazynach.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, biurowców lub centrów handlowych.
• Instalacje przemysłowe, gdzie wymagana jest wysoka zdolność wyłączania i odporność na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi wyłącznikami (minimum 1/2 modułu). Przewody zasilające podłączyć do górnych zacisków, a chronione obwody do dolnych – zgodnie z oznaczeniami L1, L2, L3. Dokręcić złącza z zalecanym momentem 2Nm. Po montażu przeprowadzić próbę działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby sprawdzić poprawność działania mechanizmu.

FAQ

• Czy wyłącznik S203M-D32 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka D jest dedykowana do zabezpieczania obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory lub urządzenia indukcyjne.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 10kA przy napięciu 230/400V AC, co zapewnia skuteczną ochronę nawet w sieciach o dużym prądzie zwarciowym.
• Czy wyłącznik można stosować w instalacjach mieszkaniowych? Tak, urządzenie spełnia normy IEC/EN 60898-1, co pozwala na jego stosowanie w instalacjach domowych, jednak charakterystyka D jest częściej używana w instalacjach przemysłowych ze względu na specyfikę odbiorników.
