Wyłącznik nadprądowy 3P D 25A 6kA, S203-D25 | 2CDS253001R0251 ABB

Alternatywny kod produktu: 2CDS253001R0251

Opis i Kluczowe Cechy

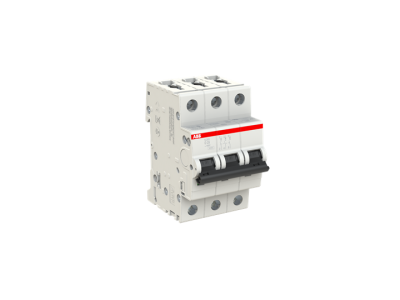

Wyłącznik nadprądowy ABB S203-D25 z serii S200 to trójbiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 25 A i zdolności wyłączania zwarciowego 6 kA. Przeznaczony do ochrony przewodów i kabli przed przeciążeniem oraz zwarciem, zapewnia bezpieczeństwo instalacji nawet w obwodach o wysokim prądzie rozruchowym. Opatentowany zacisk przyłączeniowy umożliwia szybki i pewny montaż, a możliwość podłączenia przewodów o przekroju do 35 mm² zwiększa elastyczność okablowania.

• Charakterystyka D (25 A): Wyzwalanie w zakresie 10–20× I_n – idealne do obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym, eliminuje zbędne wyłączenia.
• Zdolność wyłączania zwarciowego 6 kA: Skutecznie przerywa prądy zwarciowe, chroniąc instalację i urządzenia przed uszkodzeniem termicznym i dynamicznym.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia wprowadzenie przewodu i zapewnia pewny kontakt, skracając czas montażu i minimalizując ryzyko poluzowania.
• Podłączenie przewodów do 35 mm²: Umożliwia bezpośrednie przyłączenie grubych żył bez stosowania dodatkowych końcówek, co upraszcza okablowanie w rozdzielnicach.
• Potrójnie intensywne testy jakości i wydajności: Każde urządzenie przed dostawą przechodzi rygorystyczne kontrole, gwarantując niezawodność w długiej eksploatacji.

Zgodność z Normami

Wyłącznik ABB S203-D25 spełnia wymagania europejskich i międzynarodowych norm dotyczących ochrony nadprądowej oraz posiada certyfikat CE. Liczne zatwierdzenia (m.in. dla rynków europejskich, azjatyckich i innych) potwierdzają jego uniwersalność i dopuszczenie do stosowania w różnych systemach instalacyjnych.

Zastosowanie

Wyłącznik nadprądowy serii S200 jest uniwersalnym elementem zabezpieczającym obwody odbiorcze w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Ochrona obwodów silników elektrycznych – charakterystyka D zapobiega wyłączaniu podczas rozruchu przy zachowaniu pełnej ochrony zwarciowej.
• Zabezpieczenie transformatorów – skutecznie reaguje na przeciążenia i zwarcia w obwodach transformatorów małej i średniej mocy.
• Ochrona instalacji oświetleniowej i gniazd w obiektach przemysłowych – tam, gdzie obciążenie może chwilowo przekraczać wartość znamionową.
• Zastosowanie w systemach sterowania i automatyki – jako wyłącznik nadprądowy w szafach sterowniczych.

Wskazówki Montażowe

Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Prace mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie. Przekrój podłączanych przewodów należy dobrać do prądu znamionowego wyłącznika – producent dopuszcza przewody do 35 mm². Zaciski dokręcać momentem zgodnym z dokumentacją techniczną produktu.

FAQ

• Jaka jest maksymalna ciągła obciążalność wyłącznika S203-D25? Wyłącznik zaprojektowano dla prądu znamionowego 25 A. Może pracować w pełnym zakresie bez przekraczania tej wartości, zapewniając niezawodną ochronę.
• Czy charakterystyka D nadaje się do ochrony silników elektrycznych? Tak, charakterystyka D (wyzwalanie przy 10–20× I_n) jest dedykowana do obwodów z dużymi prądami rozruchowymi, typowymi dla silników, transformatorów oraz odbiorników o charakterze indukcyjnym.
• Jakie przewody można podłączyć do wyłącznika bez użycia końcówek? Bezpośrednio można podłączyć przewody o przekroju do 35 mm². Dla cieńszych żył zaleca się stosowanie końcówek tulejkowych, aby zapewnić pewny kontakt.
