Wyłącznik nadprądowy 3P D 25A 50kA, S803S-D25 | 2CCS863001R0251 ABB

Alternatywny kod produktu: 2CCS863001R0251

Opis i Kluczowe Cechy

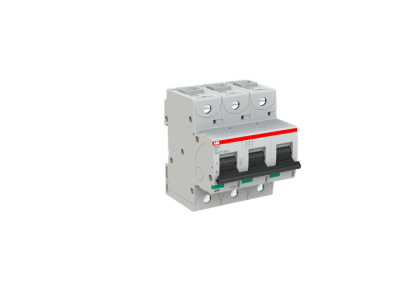

Wyłącznik nadprądowy 3-biegunowy S803S-D25 (symbol 2CCS863001R0251) o znamionowym prądzie 25A i charakterystyce D to wysokowydajne zabezpieczenie obwodów trójfazowych. Posiada zacisk klatkowy, mechanizm wyzwalający termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) oraz zdolność wyłączania do 50kA przy 240/415V. Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach niskiego napięcia do 400/690V AC oraz w prądzie stałym.

• Charakterystyka D: Szybkie reagowanie na zwarcia o dużym prądzie udarowym (typowe dla obwodów z silnikami, transformatorami), chroniąc instalację przed uszkodzeniami.
• Zacisk klatkowy: Mocne i pewne połączenie przewodów, minimalizujące ryzyko obluzowania styków i przegrzania.
• Mechanizm wyzwalający termiczny i elektromechaniczny: Dwustopniowa ochrona: termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia – zapewnia kompleksową ochronę instalacji.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia, gwarantująca niezawodność nawet w trudnych warunkach zwarciowych.
• Zastosowanie w AC i DC: Uniwersalność – odpowiedni do instalacji przemiennoprądowych i stałoprądowych do 690V.

Zgodność z Normami

Wyłącznik S803S-D25 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i liczne atesty międzynarodowe, umożliwiające stosowanie w różnych systemach elektroenergetycznych na świecie.

Zastosowanie

S803S-D25 to wszechstronny wyłącznik nadprądowy przeznaczony do zabezpieczania obwodów trójfazowych w instalacjach elektrycznych o zróżnicowanym charakterze obciążenia.

• Ochrona obwodów zasilających silniki elektryczne (charakterystyka D idealna dla obciążeń indukcyjnych).
• Zabezpieczenie rozdzielnic budynków mieszkalnych, komercyjnych i przemysłowych.
• Ochrona linii zasilających w instalacjach o wysokim prądzie zwarciowym.
• Stosowanie w układach prądu stałego, np. w zasilaczach, falownikach czy systemach fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN (35mm) zgodnie z kierunkiem wskazanym na urządzeniu. Zaciski klatkowe umożliwiają podłączenie przewodów o przekroju do 25mm² (szczegóły w dokumentacji). Po montażu konieczne jest sprawdzenie poprawności działania mechanizmu testowego oraz prawidłowości zwarcia/przeciążenia. Należy unikać nadmiernego dokręcania śrub zaciskowych – zalecany moment to 2Nm ±10%.

FAQ

• Do jakiej klasy ochrony należy ten wyłącznik? Wyłącznik S803S-D25 należy do klasy ochrony obwodów trójfazowych, z charakterystyką D – dedykowaną do obwodów z silnikami i innymi odbiornikami o dużym prądzie rozruchowym.
• Czy wyłącznik nadaje się do instalacji stałoprądowych? Tak, S803S-D25 może być stosowany w instalacjach prądu stałego do 690V, co czyni go uniwersalnym rozwiązaniem dla różnych typów zasilania.
• Jakie jest zalecane napięcie robocze dla tego wyłącznika? Wyłącznik może pracować przy napięciu do 400/690V AC oraz w prądzie stałym do 690V – zgodnie z jego specyfikacją techniczną.
