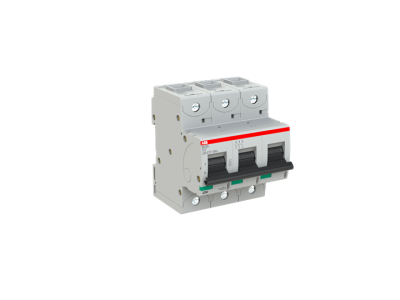

Wyłącznik nadprądowy 3P D 25A 36kA, S803N-D25 | 2CCS893001R0251 ABB

Alternatywny kod produktu: 2CCS893001R0251

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-D25 (symbol 2CCS893001R0251) to wysokiej klasy aparat zabezpieczający o charakterystyce D, dedykowany do ochrony obwodów trójfazowych. Prąd znamionowy 25A i maksymalna zdolność wyłączania 36kA przy napięciu 400/690V zapewniają skuteczną ochronę przed przeciążeniami i zwarciami. Wyposażony w zacisk klatkowy ułatwiający szybki i pewny montaż, a także dwa niezależne mechanizmy wyzwalające: termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy).

• Charakterystyka D: Przeznaczona do urządzeń o wysokim prądzie rozruchu, takich jak silniki, transformatory czy obwody z dużymi prądami zwarciowymi – zapewnia selektywność zabezpieczeń.
• Zdolność wyłączania 36kA: Wysoka odporność na prądy zwarciowe chroni instalację nawet w przypadku poważnych zwarć sieciowych.
• Zacisk klatkowy: Umożliwia szybkie i pewne podłączenie przewodów o większych przekrojach, redukując ryzyko poluzowania się połączenia.
• Napięcie robocze 400/690V: Uniwersalność zastosowania – od instalacji mieszkaniowych po przemysłowe i energetyczne.
• Niezależne mechanizmy wyzwalające: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) zapewniają dwustopniową ochronę instalacji.

Zgodność z Normami

Wyłącznik S803N-D25 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa. Produkt posiada odpowiednie atesty, umożliwiające stosowanie w instalacjach na terenie całej Unii Europejskiej i poza nią.

Zastosowanie

S803N-D25 to wszechstronny wyłącznik przeznaczony do ochrony obwodów w różnych typach instalacji elektrycznych.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i energetycznych – silniki, transformatory, generatory.
• Zabezpieczenie linii zasilających w budynkach komercyjnych i biurowych – centrale wentylacyjne, klimatyzatory, oświetlenie.
• Ochrona obwodów gniazd w pomieszczeniach użytkowych o wysokim poborze mocy.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach prądu.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować w osłonie wyposażonej w odpowiednią szynę montażową (np. TS35). Przewody podłączać do zacisków klatkowych zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli dotyczy). Dokręcać połączenia z zalecanym momentem siły (szczegóły w dokumentacji). Po montażu przeprowadzić próbę działania wyzwalaczy – sprawdzić reakcję na przeciążenie i zwarcie.

FAQ

• Czy wyłącznik można stosować w obwodach prądu stałego? Tak, urządzenie jest przystosowane do pracy zarówno w obwodach prądu przemiennego (AC) jak i stałego (DC) zgodnie z zakresem napięć podanym w specyfikacji.
• Jakie jest zalecane napięcie pracy? Wyłącznik przeznaczony jest do pracy przy napięciu 240/415V (AC) lub 400/690V (AC/DC), w zależności od konfiguracji instalacji.
• Czy wyłącznik posiada blokadę mechaniczną? Dane produktu nie określają wyposażenia w blokadę mechaniczną. W celu zablokowania wyłącznika w pozycji "wyłączony" należy zastosować odpowiednie akcesoria zgodnie z dokumentacją techniczną.
