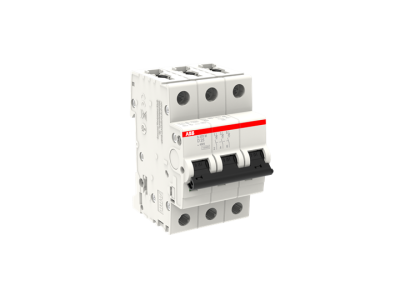

Wyłącznik nadprądowy 3P D 25A 10kA, S203M-D25 | 2CDS273001R0251 ABB

Alternatywny kod produktu: 2CDS273001R0251

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy o charakterystyce D i prądzie znamionowym 25A (symbol 2CDS273001R0251) to kompaktowe urządzenie z serii S200M zaprojektowane do ochrony obwodów przed zwarciami i przeciążeniami. Mechanizm wyzwalania termicznego chroni przed długotrwałym przeciążeniem, natomiast elektromechaniczny mechanizm zwarciowy zapewnia błyskawiczną reakcję w przypadku zwarcia. Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego (8-14 In), co czyni go odpowiednim dla obwodów z silnikami indukcyjnymi i innymi odbiornikami o wysokim prądzie rozruchowym.

• Charakterystyka D: Wysoki prąd wyzwalania zwarciowego (8-14 In) – idealny do ochrony obwodów z silnikami, transformatorami i odbiornikami o dużym prądzie rozruchowym.
• Prąd znamionowy 25A: Zapewnia skuteczną ochronę obwodów o prądzie do 25A, np. w rozdzielnicach budynków przemysłowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – chroni instalację przed uszkodzeniem w przypadku zwarcia o maksymalnym prądzie 10kA.
• 3-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych, np. w maszynach przemysłowych, układach napędowych i rozdzielnicach.
• Seria S200M: kompaktowa budowa, łatwy montaż na szynie DIN 35mm, możliwość montażu styku pomocniczego od dołu w celu oszczędności miejsca.

Zgodność z Normami

Wyłącznik zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach elektrycznych zarówno w budownictwie mieszkaniowym, komercyjnym, jak i przemysłowym. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 3P D 25A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów z silnikami indukcyjnymi (np. napędy, wentylatory, pompy).
• Instalacje przemysłowe, w których występują duże prądy rozruchowe.
• Rozdzielnice budynków komercyjnych i przemysłowych.
• Układy sterowania maszyn, gdzie niezbędna jest wysoka odporność na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN 35mm, zaciski zasilające podłączać do górnych zacisków, a obwód chroniony do dolnych. Zaleca się stosowanie odpowiednich przewodów o przekroju dostosowanym do prądu znamionowego wyłącznika (25A) oraz momentu dokręcania 2,5 Nm. Po montażu przeprowadzić test działania mechanizmu wyzwalania.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe wyłącznika wynosi 230/400V AC zgodnie z normami IEC/EN 60898-1.
• Czy wyłącznik można stosować w obwodach jednofazowych? Wyłącznik jest 3-biegunowy, dlatego przeznaczony jest do obwodów trójfazowych. Do obwodów jednofazowych zalecane są wyłączniki 1-biegunowe lub 1P+N.
• Jaką rolę pełni charakterystyka D? Charakterystyka D charakteryzuje się wysokim prądem wyzwalania zwarciowego (8-14 In), co chroni urządzenia o wysokim prądzie rozruchowym, takie jak silniki, transformatory i układy zasilające.
