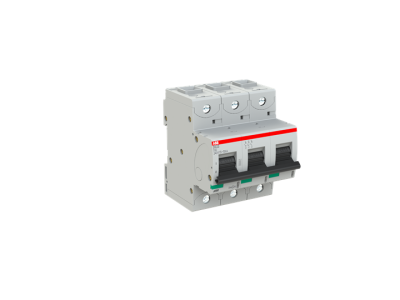

Wyłącznik nadprądowy 3P D 20A 50kA, S803S-D20 | 2CCS863001R0201 ABB

Alternatywny kod produktu: 2CCS863001R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-D20 (symbol 2CCS863001R0201) o charakterystyce D i prądzie znamionowym 20A to zaawansowane zabezpieczenie instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada wysoką zdolność wyłączania 50kA przy napięciu 240/415V i może być stosowany w zakresie napięć do 400/690V, również w obwodach prądu stałego. Zacisk klatkowy gwarantuje pewne i trwałe połączenie przewodów.

• Charakterystyka D: Szybka reakcja na zwarcia o dużym prądzie szczytowym – idealne zabezpieczenie dla obwodów z silnikami, transformatorami i innymi odbiornikami z wysokimi prądami rozruchowymi.
• Zdolność wyłączania 50kA: Wysoka odporność na zwarcia zapewnia skuteczną ochronę instalacji, minimalizując ryzyko uszkodzeń urządzeń i pożarów.
• Zakres napięć 400/690V: Elastyczność zastosowania w instalacjach trójfazowych o różnych napięciach, zarówno w prądzie przemiennym, jak i stałym.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, redukując ryzyko poluzowania styków i przegrzewania.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Chronią zarówno przed przeciążeniami (termiczny), jak i zwarciami (elektromechaniczny), zapewniając kompleksową ochronę.

Zgodność z Normami

Wyłącznik S803S-D20 jest zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w instalacjach elektrycznych. Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, umożliwiające jego stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S803S-D20 przeznaczony jest do ochrony instalacji elektrycznych w różnych środowiskach, od zastosowań mieszkaniowych po przemysłowe.

• Ochrona obwodów z silnikami elektrycznymi – charakterystyka D reaguje na wysokie prądy rozruchowe, typowe dla silników.
• Zabezpieczenie instalacji trójfazowych w budynkach komercyjnych i przemysłowych.
• Ochrona linii zasilających w systemach zasilania rezerwowego i awaryjnego.
• Stosowanie w obwodach prądu stałego, np. w instalacjach fotowoltaicznych lub przemysłowych układach napędowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN, dokręcając go odpowiednim momentem (zgodnie z dokumentacją producenta). Przewody wprowadzić do zacisków klatkowych, dokręcając je z zalecanym momentem, aby zapewnić pewne połączenie. Po montażu przeprowadzić test funkcjonalny – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawnego działania mechanizmu wyzwalającego. Zaleca się stosowanie akcesoriów producenta, takich jak łączniki pomocnicze czy wyzwalacze zdalne, dla zwiększenia funkcjonalności systemu.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, wyłącznik S803S-D20 może być stosowany w obwodach prądu stałego, co potwierdza jego wszechstronność w różnych typach instalacji.
• Jaka jest maksymalna zdolność wyłączania? Maksymalna zdolność wyłączania wynosi 50kA przy napięciu 240/415V, co zapewnia skuteczną ochronę przed zwarciami.
• Czy wyłącznik posiada mechanizm wyzwalający awaryjny? Tak, wyposażony jest w termiczny mechanizm wyzwalający (ochrona przed przeciążeniem) oraz elektromechaniczny (ochrona przed zwarciem), co zapewnia kompleksową ochronę instalacji.
