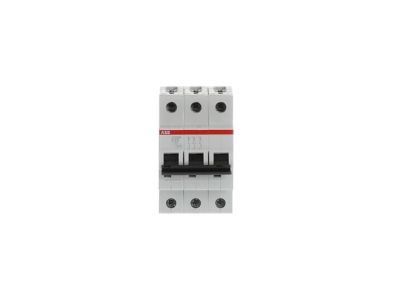

Wyłącznik nadprądowy 3P D 20A 10kA, S203M-D20 | 2CDS273001R0201 ABB

Alternatywny kod produktu: 2CDS273001R0201

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-D20 (symbol 2CDS273001R0201) o prądzie znamionowym 20A i zdolności wyłączania 10kA to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia selektywność działania w instalacjach przemysłowych i zasilających silniki, gdzie występują wysokie prądy rozruchowe. Dzięki zgodności z normami IEC/EN 60898-1 i IEC/EN 60947-2 gwarantuje niezawodną ochronę w zastosowaniach domowych, komercyjnych i przemysłowych.

• 3-biegunowa konstrukcja (3P): Zapewnia równoczesną ochronę wszystkich faz w obwodzie trójfazowym, eliminując ryzyko niesymetrycznego obciążenia.
• Charakterystyka D: Przeznaczona do ochrony obwodów z odbiornikami o dużych prądach rozruchowych (silniki, transformatory) – toleruje krótkotrwałe przeciążenia bez zbędnego wyłączania.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia zapewnia bezpieczeństwo nawet przy dużych prądach zwarciowych, typowych dla instalacji przemysłowych.
• Prąd znamionowy 20A: Odpowiedni dla obwodów o średnim obciążeniu, np. zasilania maszyn, urządzeń grzewczych lub węzłów rozdzielczych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzone bezpieczeństwo i niezawodność w szerokim zakresie aplikacji, od instalacji domowych po przemysłowe.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w środowiskach o podwyższonych wymaganiach bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S203M-D20 przeznaczony jest do ochrony obwodów trójfazowych w instalacjach elektrycznych o zróżnicowanym charakterze obciążenia, szczególnie tam, gdzie występują duże prądy rozruchowe.

• Zasilanie maszyn i urządzeń przemysłowych (silniki, pompy, wentylatory) wymagających charakterystyki D.
• Ochrona rozdzielnic i szaf sterowniczych zasilających odbiorniki trójfazowe.
• Instalacje komercyjne (hotele, biurowce) zasilające klimatyzację, windy lub systemy wentylacji.
• Ochrona obwodów zasilających piece elektryczne, spawarki lub inne odbiorniki o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, upewniając się o prawidłowym połączeniu przewodów fazowych. Charakterystyka D wymaga doboru odpowiednich przewodów o przekroju dostosowanym do prądu znamionowego 20A (zalecany min. 2,5 mm² dla miedzi). Styki powinny być dokręcone z zalecanym momentem (patrz dokumentacja producenta). Po montażu przeprowadzić test działania przy minimalnym obciążeniu.

FAQ

• Czy wyłącznik nadaje się do ochrony obwodów domowych? Charakterystyka D jest dedykowana głównie dla instalacji przemysłowych i zasilających odbiorniki o dużych prądach rozruchowych. W instalacjach domowych zaleca się stosowanie charakterystyki C.
• Jaki jest zakres temperatury pracy? Wyłącznik przeznaczony jest do pracy w temperaturze otoczenia od -25°C do +55°C (dane referencyjne dla serii S200M).
• Czy można stosować wyłącznik w obwodach jednofazowych? Konstrukcja 3-biegunowa (3P) jest przeznaczona wyłącznie do obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować wersję 1-biegunową.
