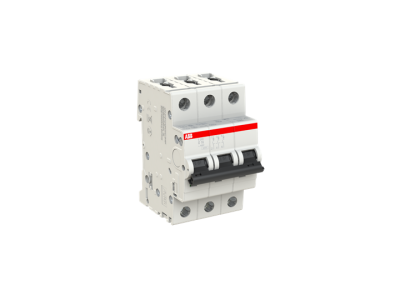

Wyłącznik nadprądowy 3P D 16A 6kA, S203-D16 | 2CDS253001R0161 ABB

Alternatywny kod produktu: 2CDS253001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-D16 (symbol 2CDS253001R0161) to trójbiegunowe urządzenie z charakterystyką D, przystosowane do prądu znamionowego 16 A i zdolności łączeniowej 6 kA. Chroni przewody i kable przed skutkami przeciążeń oraz zwarć, zapewniając niezawodność w instalacjach o podwyższonym prądzie rozruchowym. Szerokość modułu 3 × 17,5 mm ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16 A (charakterystyka D): Przeznaczony do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchowym, np. silników elektrycznych – bezpieczne odłączanie przy zwarciu bez zbędnych wyłączeń podczas rozruchu.
• Zdolność zwarciowa 6 kA: Skuteczne przerywanie prądów zwarciowych do 6 kA, co zwiększa bezpieczeństwo instalacji i chroni podłączone urządzenia.
• Opatentowany zacisk łączący z płytką naciskową: Ułatwia prowadzenie przewodów i zapewnia pewny, niskorezystancyjny styk – mniejsze ryzyko poluzowania i przegrzania.
• Możliwość podłączenia przewodów o przekroju do 35 mm²: Elastyczność w doborze kabli, w tym grubych zasilających, bez konieczności stosowania dodatkowych końcówek.
• Potrójnie intensywne testy jakości i wydajności: Każde urządzenie przed dostawą przechodzi rygorystyczne kontrole, co gwarantuje niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Wyłącznik nadprądowy ABB S203-D16 spełnia wymagania europejskich norm dotyczących osprzętu elektroinstalacyjnego oraz posiada certyfikację CE. Dzięki licznym zatwierdzeniom międzynarodowym nadaje się do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik S203-D16 jest przeznaczony do zabezpieczania obwodów końcowych w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych. Charakterystyka D sprawdza się szczególnie tam, gdzie występują duże prądy rozruchowe.

• Ochrona przewodów zasilających silniki elektryczne, sprężarki, pompy i dźwigi z charakterystyką D eliminującą fałszywe wyłączenia podczas rozruchu.
• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w obiektach o podwyższonej mocy (np. warsztaty, hale produkcyjne).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wyłącznik nadprądowy dla obwodów 3-fazowych.
• W instalacjach wymagających wysokiej selektywności zwarciowej przy współpracy z innymi aparatami modułowymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie DIN TH35 (35 mm) za pomocą zatrzasku. Przekrój przewodów dobierz do prądu znamionowego i obciążenia, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Używaj odpowiednich narzędzi, by nie uszkodzić mechanizmu zaciskowego.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S203-D16? Charakterystyka D – wyzwalanie przy prądzie od 10 do 20-krotności prądu znamionowego, co pozwala na pracę z silnikami i transformatorami o dużym prądzie rozruchowym bez niepotrzebnych wyłączeń.
• Czy wyłącznik nadaje się do montażu w warunkach przemysłowych? Tak, dzięki zdolności zwarciowej 6 kA i wytrzymałej konstrukcji sprawdza się w rozdzielnicach przemysłowych, pod warunkiem zastosowania zgodnego z normami oraz przeznaczenia.
• Jakie akcesoria można dokupić do tego modelu? ABB oferuje szeroką gamę akcesoriów do serii S200, m.in. wyzwalacze wzrostowe, sygnalizatory położenia, styki pomocnicze i moduły komunikacyjne – wszystko dedykowane do montażu obok wyłącznika na szynie TH35.
