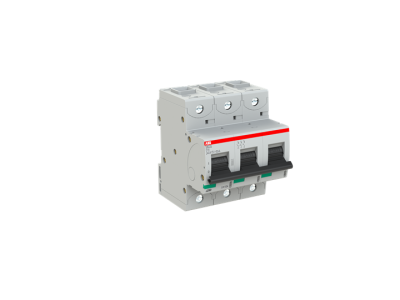

Wyłącznik nadprądowy 3P D 16A 50kA, S803S-D16 | 2CCS863001R0161 ABB

Alternatywny kod produktu: 2CCS863001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-D16 (symbol 2CCS863001R0161) o charakterystyce D i prądzie znamionowym 16A to wysokowydajne zabezpieczenie instalacji elektrycznych. Charakterystyka D sprawia, że doskonale nadaje się do ochrony obwodów z odbiornikami o dużych prądach rozruchowych, takich jak silniki czy transformatory. Maksymalna zdolność wyłączania 50kA przy napięciu 240/415V zapewnia skuteczną ochronę nawet w trudnych warunkach zwarciowych. Produkt obsługuje napięcia do 400/690V i może być stosowany w obwodach prądu stałego.

• Charakterystyka D: Idealny do zabezpieczania obwodów z odbiornikami o dużych prądach rozruchowych – minimalizuje ryzyko fałszywych wyłączeń podczas rozruchu silników.
• Prąd znamionowy 16A: Precyzyjne dobranie do zabezpieczanego obwodu – zapobiega przeciążeniom i zwarciom w instalacjach o średnim obciążeniu.
• Maksymalna zdolność wyłączania 50kA: Zapewnia skuteczną ochronę w przypadku zwarć – wyłącza obwód zanim dojdzie do poważnych uszkodzeń instalacji.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenie przewodów – redukują ryzyko poluzowania się styku i powstawania punktów gorących.
• Napięcie robocze do 400/690V: Uniwersalne zastosowanie w instalacjach 1-fazowych i 3-fazowych, zarówno w układach prądu przemiennego jak i stałego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników nadprądowych do instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej i sterowniczej) i posiada odpowiednie certyfikaty. Produkt jest zgodny z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Wyłącznik 3-biegunowy S803S-D16 znajduje zastosowanie w instalacjach elektrycznych o średnim i dużym obciążeniu, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki elektryczne – charakterystyka D minimalizuje ryzyko błędnego wyłączenia podczas rozruchu.
• Zabezpieczenie instalacji przemysłowych – wysoka zdolność wyłączania 50kA zapewnia ochronę nawet w trudnych warunkach zwarciowych.
• Stosowanie w rozdzielniach mieszkaniowych, komercyjnych i przemysłowych – uniwersalne napięcie 400/690V umożliwia pracę w różnych układach zasilania.
• Ochrona obwodów prądu stałego – możliwość zastosowania w instalacjach fotowoltaicznych lub systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wyłącznik należy zamontować w odpowiednim rozłączniku lub rozdzielnicy, zapewniając odpowiedni dobór przekroju przewodów. Zaciski klatkowe wymagają odpowiedniego momentu dokręcania – postępować zgodnie z dokumentacją techniczną. Po montażu przeprowadzić próbę działania i sprawdzić poprawność podłączenia. Regularne przeglądy instalacji pomogą utrzymać niezawodność zabezpieczenia.

FAQ

• Czy wyłącznik S803S-D16 nadaje się do zabezpieczenia silnika elektrycznego? Tak, charakterystyka D jest przeznaczona do ochrony obwodów z odbiornikami o dużych prądach rozruchowych, takich jak silniki. Zapewnia minimalne ryzyko fałszywych wyłączeń podczas rozruchu.
• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Maksymalna zdolność wyłączania wynosi 50kA przy napięciu 240/415V, co zapewnia skuteczną ochronę w przypadku zwarć.
• Czy wyłącznik może być stosowany w instalacjach prądu stałego? Tak, produkt obsługuje napięcia do 400/690V w prądzie stałym, co umożliwia jego zastosowanie w instalacjach fotowoltaicznych i innych systemach DC.
