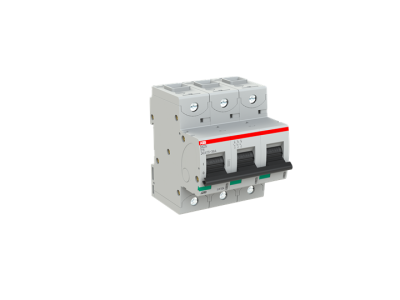

Wyłącznik nadprądowy 3P D 16A 36kA, S803N-D16 | 2CCS893001R0161 ABB

Alternatywny kod produktu: 2CCS893001R0161

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy D 16A (symbol 2CCS893001R0161) o charakterystyce D i zdolności zwarciowej 36kA stanowi niezawodne zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń. Przeznaczony do pracy w obwodach prądu przemiennego (AC) do 240/415V oraz prądu stałego (DC) do 400/690V. Wyposażony w zacisk klatkowy zapewnia pewny styk elektryczny i stabilność połączeń.

• Charakterystyka D: Zapewnia selektywność w instalacjach, gdzie spodziewane są duże prądy rozruchowe (np. silniki, transformatory) – minimalizuje ryzyko niepożądanych wyłączeń.
• Zdolność zwarciowa 36kA: Wysoka odporność na zwarcia chroni instalację i podłączone urządzenia przed uszkodzeniami termicznymi i mechanicznymi.
• Zacisk klatkowy: Gwarantuje pewny i trwały kontakt elektryczny, redukując ryzyko zwarć stykowych i przegrzewania się połączenia.
• Zakres napięciowy do 400/690V AC/DC: Uniwersalność zastosowania – od instalacji domowych po przemysłowe, także w układach prądu stałego.
• Mechanizm wyzwalający termiczny i elektromechaniczny: Dedykowany system ochrony: termiczny reaguje na przeciążenia, elektromechaniczny na zwarcia – zapewnia kompleksową ochronę obwodów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada deklarację zgodności CE i atesty pozwalające na stosowanie w instalacjach na terenie Unii Europejskiej oraz innych regionów świata.

Zastosowanie

Wyłącznik nadprądowy 3P D 16A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających silniki i transformatory – dzięki charakterystyce D minimalizuje ryzyko niepotrzebnych wyłączeń podczas rozruchu urządzeń.
• Instalacje przemysłowe – zasilanie maszyn i linii produkcyjnych wymagających wysokiej zdolności zwarciowej.
• Obwody domowe i biurowe – zabezpieczenie gniazd, oświetlenia i urządzeń AGD przed skutkami zwarć.
• Układy prądu stałego – stosowanie w systemach fotowoltaicznych, zasilaczach UPS i bateryjnych układach rezerwowego zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy montować na szynę DIN w pozycji pionowej. Zaciski klatkowe wyłącznika zapewniają stabilne połączenie – przewód należy wprowadzić do zacisku i dokręcić śrubę z zalecanym momentem (sprawdzić w dokumentacji producenta). Po zamontowaniu przeprowadzić test działania poprzez wymuszenie zwarcia i przeciążenia. Regularnie sprawdzać stan mechaniczny i czystość styków – zaleca się czyszczenie suchym pędzlem.

FAQ

• Jaka jest różnica między charakterystyką D a innymi charakterystykami wyłączników? Charakterystyka D charakteryzuje się wyższym prądem wyzwolenia zwarciowego (8 do 12 razy większym niż prąd znamionowy), co pozwala na tolerowanie dużych prądów rozruchowych typowych dla silników i transformatorów. Dzięki temu minimalizuje się ryzyko niepożądanych wyłączeń.
• Czy wyłącznik nadaje się do instalacji DC? Tak, wyłącznik 3P D 16A może być stosowany w obwodach prądu stałego o napięciu do 400V (DC), co czyni go uniwersalnym rozwiązaniem dla systemów fotowoltaicznych, zasilaczy awaryjnych i innych aplikacji DC.
• Jakie akcesoria są kompatybilne z tym wyłącznikiem? Szeroka gama akcesoriów (np. napędy zdalne, styki pomocnicze, wyzwalacze nadnapięciowe) umożliwia rozbudowę funkcjonalności wyłącznika. Dokładny zakres kompatybilnych akcesoriów należy sprawdzić w dokumentacji technicznej.
