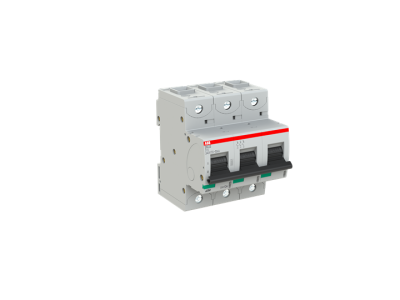

Wyłącznik nadprądowy 3P D 10A 50kA, S803S-D10 | 2CCS863001R0101 ABB

Alternatywny kod produktu: 2CCS863001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-D10 (symbol 2CCS863001R0101) o charakterystyce D to wysokowydajne urządzenie z zaciskiem klatkowym, zapewniające skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Prąd znamionowy 10 A oraz maksymalna zdolność wyłączania 50 kA przy napięciu 240/415 V czynią go odpowiednim do zastosowań w instalacjach przemysłowych i energetycznych. Charakterystyka D gwarantuje szybkie reakcję na zwarcia, minimalizując ryzyko uszkodzeń i zagrożeń pożarowych.

• Charakterystyka D: Szybka reakcja na zwarcia – idealna dla obwodów z silnikami, transformatorami i innymi odbiornikami o dużych prądach rozruchowych.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, redukując ryzyko luzowania się zacisku i przegrzewania.
• Maksymalna zdolność wyłączania 50 kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami mechanicznymi i termicznymi.
• Dwa mechanizmy wyzwalające: Termiczny – ochrona przed przeciążeniem; elektromechaniczny – szybka reakcja na zwarcia, gwarantująca kompleksową ochronę.
• Zakres napięć do 400/690 V: Uniwersalność zastosowania w instalacjach przemysłowych, zarówno prądu przemiennego, jak i stałego.

Zgodność z Normami

Wyłącznik S803S-D10 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych. Posiada także liczne atesty międzynarodowe, umożliwiające stosowanie w różnych krajach.

Zastosowanie

Wyłącznik S803S-D10 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, energetycznych oraz budowlanych, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Ochrona obwodów z silnikami indukcyjnymi, transformatorami i innymi odbiornikami o dużych prądach rozruchowych.
• Zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako główny lub rezerwowy element zabezpieczający.
• Instalacje wymagające szybkiej reakcji na zwarcia, np. w maszynach i urządzeniach o dużej mocy.
• Zabezpieczenie linii zasilających w energetyce i budownictwie przemysłowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować w pozycji pionowej na szynie DIN, z zachowaniem odpowiednich odstępów między sąsiednimi urządzeniami. Przewody należy podłączyć do zacisków klatkowych z zalecanym momentem dokręcania zgodnym z dokumentacją. Po montażu należy przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji działania mechanizmu wyzwalającego.

FAQ

• Do jakiej maksymalnej wartości zwarcia jest przystosowany wyłącznik S803S-D10? Maksymalna zdolność wyłączania wynosi 50 kA przy napięciu 240/415 V.
• Czy wyłącznik nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka D zapewnia szybką reakcję na zwarcia, co jest istotne przy zabezpieczaniu silników o dużych prądach rozruchowych.
• Jakie normy spełnia wyłącznik? Wyłącznik jest zgodny z normami IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność.
