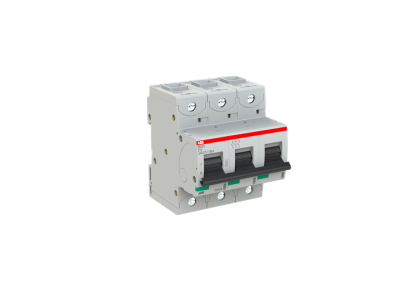

Wyłącznik nadprądowy 3P D 10A 36kA, S803N-D10 | 2CCS893001R0101 ABB

Alternatywny kod produktu: 2CCS893001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-D10 o charakterystyce D z zaciskiem klatkowym to wysokowydajny ogranicznik prądu znamionowego 10 A i maksymalną zdolnością wyłączania 36kA przy napięciu 240/415V. Przeznaczony do zabezpieczania obwodów prądu przemiennego AC (do 400/690 V) oraz prądu stałego DC. Dwa niezależne mechanizmy wyzwalające – termiczny do ochrony przed przeciążeniem i elektromechaniczny do ochrony przed zwarciem – zapewniają skuteczną ochronę instalacji.

• 3-biegunowa konstrukcja: Kompleksowa ochrona faz L1, L2, L3 w obwodach trójfazowych, eliminująca konieczność stosowania trzech osobnych wyłączników.
• Charakterystyka D (10A): Szybka reakcja na zwarcia o wysokim prądzie szczytowym, typowa dla obwodów z silnikami, transformatorami lub obciążeniami o dużym prądzie rozruchowym.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia, zapewniająca skuteczną ochronę nawet w mocnych instalacjach przemysłowych.
• Zacisk klatkowy: Solidne i niezawodne mocowanie przewodów, minimalizujące ryzyko poluzowania się połączenia nawet pod dużym obciążeniem.
• Zakres napięciowy 400/690V AC i DC: Uniwersalność zastosowań – od instalacji mieszkaniowych po przemysłowe, w tym obwody stałoprądowe.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe), co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada certyfikację pozwalającą na stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803N-D10 stanowi kluczowy element zabezpieczający w instalacjach elektrycznych wymagających ochrony przed przeciążeniem i zwarciem.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych, np. maszynach, napędach, rozdzielnicach.
• Zabezpieczenie obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym (charakterystyka D).
• Stosowanie w instalacjach mieszkaniowych i komercyjnych wymagających trójfazowego zasilania.
• Ochrona obwodów prądu stałego, np. w systemach fotowoltaicznych lub zasilaczach UPS.
• Wymagane atesty międzynarodowe pozwalają na stosowanie w instalacjach budowlanych na terenie Unii Europejskiej oraz poza nią.

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN o szerokości 35 mm, zgodnie z odpowiednim układem fazowym. Przewody należy podłączyć do zacisków klatkowych (oznaczonych L1, L2, L3 i N w zależności od aplikacji), dbając o odpowiednie napięcie i przekrój przewodów. Po montażu należy przeprowadzić test działania poprzez ręczne wymuszenie wyzwolenia – sprawdzić, czy mechanizm działa płynnie i nie blokuje się.

FAQ

• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, wyłącznik przeznaczony jest do zabezpieczania obwodów prądu przemiennego AC (do 400/690 V) oraz prądu stałego DC, co potwierdza jego charakterystyka.
• Jaka jest różnica między charakterystyką D a innymi typami charakterystyk? Charakterystyka D charakteryzuje się wysokim prądem wyzwolenia zwarciowego (10-20 razy prąd znamionowy), co czyni ją idealną do ochrony obwodów z dużymi prądami rozruchowymi, np. silniki, transformatory.
• Czy wyłącznik posiada certyfikaty międzynarodowe? Tak, spełnia wymagania norm IEC/EN 60898-1 i IEC/EN 60947-2 oraz posiada atesty pozwalające na stosowanie w instalacjach na całym świecie.
