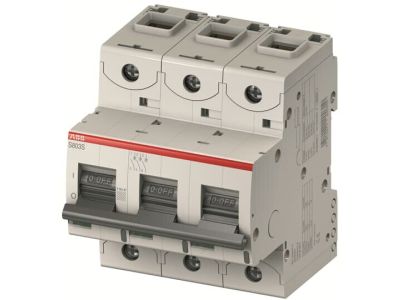

Wyłącznik nadprądowy 3P D 10A 25kA, S803C-D10 | 2CCS883001R0101 ABB

Alternatywny kod produktu: 2CCS883001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-D10 (symbol 2CCS883001R0101) o charakterystyce D i prądzie znamionowym 10A to wysokowydajny aparat modułowy przeznaczony do ochrony instalacji przed skutkami zwarć i przeciążeń. Zapewnia szybkie wyłączanie w przypadku zwarcia (25kA przy 240/415V) oraz precyzyjną ochronę termiczną przed przeciążeniami. Przystosowany do pracy w instalacjach prądu przemiennego (AC) i stałego (DC) do 254/440V.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu, minimalizując ryzyko asymetrii prądowej i uszkodzeń odbiorników.
• Charakterystyka D: Przeznaczona do ochrony obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory), gdzie występują krótkotrwałe przeciążenia.
• Zdolność wyłączania 25kA przy 415V: Gwarantuje skuteczne przerwanie zwarcia, chroniąc instalację i aparaturę przed zniszczeniem.
• Mechanizmy wyzwalające (termiczny i elektromechaniczny): Termiczny chroni przed przeciążeniami, elektromechaniczny – przed zwarciami, zapewniając dwustopniową ochronę.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o dużym przekroju, redukując ryzyko poluzowania połączeń.

Zgodność z Normami

Wyłącznik S803C-D10 spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada certyfikaty potwierdzające zgodność z dyrektywami europejskimi i globalne atesty, co umożliwia stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3P D 10A dedykowany jest do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka odporność na zwarcia i przeciążenia.

• Ochrona obwodów zasilających silniki elektryczne (np. w wentylatorach, pompach, maszynach przemysłowych).
• Zabezpieczenie linii zasilających odbiorniki o charakterze indukcyjnym (np. transformatory, urządzenia spawalnicze).
• Stosowanie w rozdzielnicach główych, podrozdzielnicach oraz szafach sterowniczych.
• Ochrona linii zasilających w budynkach biurowych, handlowych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik mocować na szynie DIN 35mm, zachowując odpowiednie odstępy między aparatami (zalecane min. 5mm). Przewody podłączać do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji producenta). Po montażu przeprowadzić próbę działania – włączanie/wyłączanie powinno odbywać się płynnie, bez zacięć.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 415V AC. Parametr ten określa maksymalny prąd zwarciowy, który wyłącznik jest w stanie przerwać.
• Czy wyłącznik nadaje się do instalacji DC? Tak, wyłącznik S803C-D10 jest przystosowany do pracy w obwodach prądu stałego do 440V, co czyni go wszechstronnym rozwiązaniem do różnorodnych aplikacji.
• Jaka jest różnica między charakterystyką D a innymi typami charakterystyk? Charakterystyka D przeznaczona jest do ochrony obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki). Odznacza się wyższym progiem wyzwalania termicznego w porównaniu do charakterystyk B lub C, co pozwala na tolerowanie krótkotrwałych przeciążeń.
