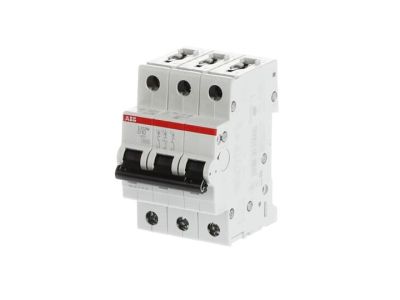

Wyłącznik nadprądowy 3P D 10A 10kA, S203M-D10 | 2CDS273001R0101 ABB

Alternatywny kod produktu: 2CDS273001R0101

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-D10 (symbol 2CDS273001R0101) o prądzie znamionowym 10A i zdolności wyłączania 10kA to urządzenie zabezpieczające instalacje przed skutkami zwarć i przeciążeń. Charakterystyka D zapewnia selektywną ochronę obwodów o podwyższonych prądach rozruchowych, takich jak silniki, transformatory czy urządzenia z układami tyrystorowymi. Wyłącznik wyposażony w mechanizm termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) gwarantuje szybkie i precyzyjne działanie.

• Prąd znamionowy 10A: Optymalny dobór dla obwodów o średnim obciążeniu, zapewniający ochronę bez niepotrzebnych wyłączeń.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – bezpieczna praca nawet w instalacjach o dużych prądach zwarciowych.
• Charakterystyka D: Szybka reakcja na zwarcia, jednocześnie toleruje krótkotrwałe udary prądowe typowe dla urządzeń indukcyjnych.
• 3-biegunowa konstrukcja: Pełna ochrona obwodów trójfazowych – idealne rozwiązanie do zabezpieczania silników, maszyn i instalacji przemysłowych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja niezawodności i bezpieczeństwa w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (obwody domowe) oraz IEC/EN 60947-2 (urządzenia przemysłowe). Oznaczenie CE potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S203M-D10 przeznaczony jest do ochrony obwodów trójfazowych przed skutkami zwarć i przeciążeń w instalacjach o zróżnicowanym obciążeniu.

• Zabezpieczanie silników elektrycznych i napędów – toleruje udary prądowe podczas rozruchu.
• Ochrona obwodów zasilających maszyny przemysłowe o podwyższonych prądach zwarciowych.
• Stosowanie w rozdzielnicach budynków mieszkalnych i komercyjnych jako element selektywnego systemu zabezpieczeń.
• Instalacje o charakterze przemysłowym, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich środków ostrożności. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie i upewnić się, że nie ma ryzyka przypadkowego załączenia. Wyłącznik montować na szynę DIN 35mm, zaciskając przewody zgodnie z oznaczeniem L1/L2/L3 (wejście) i N (wyjście, jeśli stosowany). Dokręcić śruby momentem zalecanym przez producenta (szczegóły w dokumentacji). Po montażu przeprowadzić test działania przez ręczne zadziałanie dźwigni – powinna się wyłączać i ponownie załączać.

FAQ

• Jakie są różnice między charakterystyką B, C i D? Charakterystyka D (jak w modelu S203M-D10) charakteryzuje się podwyższoną odpornością na udary prądowe, co czyni ją idealną do zabezpieczania silników i urządzeń o wysokich prądach rozruchowych. Charakterystyka B reaguje szybciej na zwarcia, a C jest uniwersalna dla większości obwodów.
• Czy wyłącznik można stosować w obwodach jednofazowych? Wyłącznik 3-biegunowy S203M-D10 przeznaczony jest do obwodów trójfazowych. Do zabezpieczenia obwodów jednofazowych należy wybrać model 1-biegunowy lub 1P+N.
• Jaki jest zakres temperatur pracy? Wyłącznik zaprojektowany jest do pracy w zakresie temperatur od -25°C do +55°C. Dokładne parametry znajdują się w dokumentacji technicznej.
