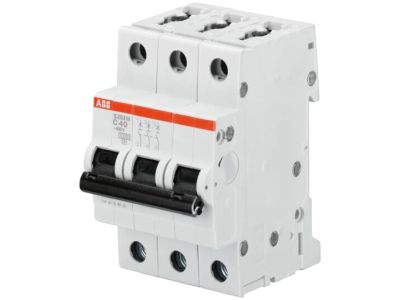

Wyłącznik nadprądowy 3P D 0,5A 10kA, S203M-D0,5 | 2CDS273001R0981 ABB

Alternatywny kod produktu: 2CDS273001R0981

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-D0,5 (symbol 2CDS273001R0981) o prądzie znamionowym 0,5A i zdolności zwarciowej 10kA to urządzenie z serii System pro M compact dedykowane do ochrony obwodów przed zwarciem i przeciążeniem. Charakterystyka D zapewnia selektywną współpracę z innymi zabezpieczeniami, minimalizując ryzyko fałszywych wyłączeń w instalacjach przemysłowych. Zapewnia bezpieczeństwo pracy dzięki dwóm mechanizmom wyzwalania: termicznemu (przeciążenie) i elektromechanicznemu (zwarcie), co gwarantuje szybką reakcję nawet w trudnych warunkach.

• Prąd znamionowy 0,5A: Precyzyjna ochrona obwodów o niewielkim poborze mocy, np. układów pomiarowych, czujników lub obwodów sterowania.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia – skuteczna ochrona nawet w sieciach o dużym prądzie zwarciowym.
• Charakterystyka D: Zapewnia selektywną współpracę z innymi zabezpieczeniami, chroniąc instalację przed fałszywymi wyzwoleniami w warunkach przemysłowych.
• 3-biegunowa konstrukcja: Jednoczesna ochrona wszystkich przewodów fazowych w obwodzie trójfazowym, zapewniająca kompleksową ochronę przed zwarciem i przeciążeniem.
• Seria System pro M compact: Kompaktowa budowa oszczędza miejsce w rozdzielnicy, ułatwiając montaż i organizację instalacji.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (dotyczących zabezpieczeń instalacji niskonapięciowych) oraz IEC/EN 60947-2 (dotyczących aparatury łączeniowej i zabezpieczeniowej). Produkt posiada deklarację zgodności CE, co potwierdza jego przystosowanie do stosowania w instalacjach domowych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik S203M-D0,5 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń w instalacjach trójfazowych. Charakterystyka D sprawia, że idealnie nadaje się do ochrony obwodów o podwyższonym prądzie rozruchowym.

• Ochrona obwodów sterowania i automatyki przemysłowej – np. układów napędowych o małym prądzie znamionowym.
• Zabezpieczenie układów pomiarowych i czujników w instalacjach przemysłowych.
• Ochrona obwodów oświetlenia LED w halach produkcyjnych lub magazynach.
• Instalacje komercyjne – biura, centra handlowe, gdzie wymagana jest selektywna współpraca z innymi zabezpieczeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie w stanie beznapięciowym. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie DIN 35mm. Przed instalacją należy upewnić się, że prąd znamionowy wyłącznika jest zgodny z obwodem oraz że charakterystyka D jest odpowiednia dla danego typu obciążenia. Połączenia należy wykonywać zgodnie z oznaczeniami na obudowie (L1, L2, L3). Po montażu zaleca się przeprowadzenie testu działania układu.

FAQ

• Czy wyłącznik S203M-D0,5 nadaje się do ochrony obwodów domowych? Tak, jednak charakterystyka D jest dedykowana głównie do instalacji przemysłowych. Do zastosowań domowych zaleca się charakterystyki B lub C, które są bardziej czułe na zwarcia.
• Jaki jest zakres prądów znamionowych w serii S200M? Seria S200M oferuje prądy znamionowe od 0,5A do 63A w różnych charakterystykach, co pozwala na dobór odpowiedniego zabezpieczenia dla każdego typu obciążenia.
• Czy wyłącznik posiada styk pomocniczy? Tak, w serii S200M istnieje możliwość montażu styku pomocniczego od dołu, co pozwala zaoszczędzić 50% miejsca w rozdzielnicy.
