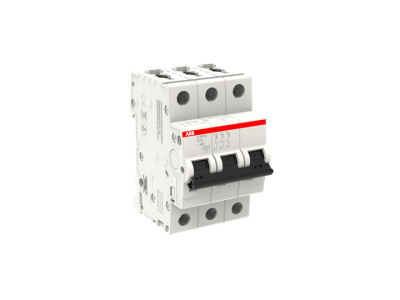

Wyłącznik nadprądowy 3P C 8A 10kA, S203M-C8 | 2CDS273001R0084 ABB

Alternatywny kod produktu: 2CDS273001R0084

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-C8 (symbol 2CDS273001R0084) o charakterystyce C, prądzie znamionowym 8A i zdolności wyłączania 10kA to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do montażu na szynie DIN, spełnia wymagania norm bezpieczeństwa dla instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – chroni przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• 3 bieguny (3P): Jednoczesna ochrona wszystkich trzech faz w obwodach trójfazowych, zapobiegająca awariom w instalacjach przemysłowych i komercyjnych.
• Znamionowy prąd 8A: Idealny do zabezpieczania linii zasilających o niewielkim obciążeniu, np. podrozdzielnic, gniazd energetycznych lub obwodów oświetleniowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – zapewnia skuteczną ochronę przy dużych prądach zwarciowych w instalacjach niskiego napięcia.
• Montaż na szynie DIN: Szybki i pewny montaż w rozdzielnicach, oszczędność miejsca dzięki kompaktowej konstrukcji.

Zgodność z Normami

Wyłącznik S203M-C8 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach elektrycznych zgodnych z międzynarodowymi standardami bezpieczeństwa. Produkt posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S203M-C8 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, zapewniając skuteczną ochronę przed zwarciami i przeciążeniami.

• Instalacje mieszkaniowe – zabezpieczenie obwodów oświetleniowych, gniazd wtykowych oraz linii zasilających.
• Obwody trójfazowe w budynkach komercyjnych – ochrona maszyn, klimatyzacji, systemów wentylacyjnych.
• Instalacje przemysłowe – zabezpieczenie silników, napędów i innych urządzeń o średnim obciążeniu.
• Pomieszczenia techniczne i rozdzielnice – ochrona linii zasilających i podrozdzielnic.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami (min. 5mm). Zaciski przyłączeniowe muszą być dokręcone z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia, aby potwierdzić prawidłowe funkcjonowanie mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C charakteryzuje się wyższym prądem wyzwalania zwarciowego (5-10 razy prąd znamionowy) w porównaniu do B (3-5x) i D (10-20x), co czyni ją odpowiednią do zabezpieczania obwodów z odbiornikami o dużym prądzie rozruchu, np. silników.
• Czy wyłącznik można stosować w obwodach jednofazowych? Nie – wyłącznik 3-biegunowy S203M-C8 jest przeznaczony wyłącznie do obwodów trójfazowych. Do zabezpieczania obwodów jednofazowych należy użyć wyłącznika 1-biegunowego lub 1P+N.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dobrany na podstawie maksymalnego ciągłego obciążenia obwodu (1,2-1,5-krotność prądu roboczego). W przypadku wątpliwości należy skonsultować się z projektantem instalacji lub specjalistą ds. zabezpieczeń.
