Wyłącznik nadprądowy 3P C 80A 6kA, S203-C80 | 2CDS253001R0804 ABB

Alternatywny kod produktu: 2CDS253001R0804

Opis i Kluczowe Cechy

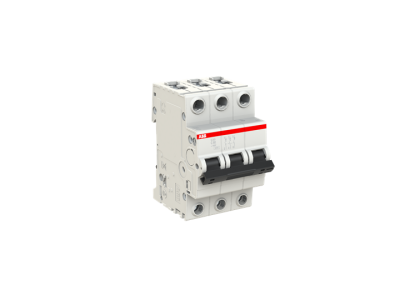

Wyłącznik nadprądowy 3-biegunowy S203-C80 (symbol 2CDS253001R0804) o charakterystyce C i prądzie znamionowym 80A to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Zapewnia szybkie odcięcie zasilania w przypadku awarii, chroniąc obwody i podłączone odbiorniki. Charakterystyka C oznacza, że reaguje na prądy zwarciowe o wartości 5-10-krotności prądu znamionowego, co czyni go odpowiednim do ochrony obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia o charakterze indukcyjnym – idealny do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze pojemnościowym lub indukcyjnym.
• Prąd znamionowy 80A: Ochrona obwodów o maksymalnym obciążeniu do 80A, zapewniająca ciągłość zasilania w normalnych warunkach pracy.
• Znamionowa zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6kA – gwarancja niezawodnego działania nawet w trudnych warunkach sieciowych.
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz w obwodzie trójfazowym, zabezpieczająca przed asymetrią obciążenia i zwarciami międzyfazowymi.
• Montaż na szynie DIN: Uniwersalna konstrukcja umożliwiająca szybki i pewny montaż w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wyłącznik S203-C80 spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, potwierdzone deklaracją zgodności CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S203-C80 znajduje zastosowanie w instalacjach elektrycznych wszędzie tam, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w obwodach trójfazowych.

• Zabezpieczanie obwodów zasilających silniki elektryczne – ochrona przed zwarciami i przeciążeniami mechanicznymi.
• Ochrona instalacji przemysłowych i budynków biurowych – zabezpieczenie gałęzi zasilających maszyny, urządzenia klimatyzacyjne i oświetlenie.
• Rozdzielnice energetyczne i szafy sterownicze – podział obwodów i zabezpieczenie poszczególnych gałęzi instalacji.
• Systemy fotowoltaiczne – zabezpieczenie obwodów DC przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wyłącznika jest dostosowany do obciążenia obwodu. Wyłącznik należy zamontować na szynie DIN, a następnie podłączyć przewody zasilające i odbiorcze zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N, PE). Dokręcić wszystkie połączenia momentem zgodnym z zaleceniami producenta. Po montażu przeprowadzić test działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu.

FAQ

• Czy wyłącznik S203-C80 nadaje się do zabezpieczania obwodów jednofazowych? Nie – jest to wyłącznik 3-biegunowy, przeznaczony do zabezpieczania obwodów trójfazowych. Do obwodów jednofazowych należy stosować odpowiednie wyłączniki 1-biegunowe.
• Jaki jest maksymalny prąd zwarciowy, który wyłącznik może wyłączyć? Znamionowa zdolność zwarciowa wyłącznika wynosi 6kA – to maksymalny prąd zwarciowy, jaki urządzenie jest w stanie bezpiecznie wyłączyć.
• Jakie są zalecenia dotyczące doboru charakterystyki wyłącznika (C)? Charakterystyka C jest zalecana do zabezpieczania obwodów z odbiornikami o charakterze indukcyjnym (np. silniki, transformatory, cewki). Zapewnia szybką reakcję na zwarcia o prądzie 5-10-krotnie większym od prądu znamionowego.
