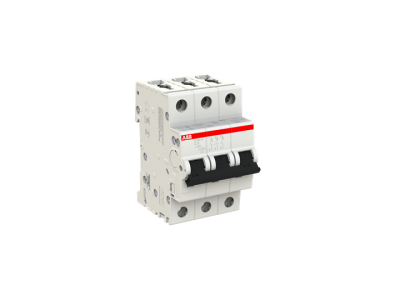

Wyłącznik nadprądowy 3P C 6A 10kA, S203M-C6 | 2CDS273001R0064 ABB

Alternatywny kod produktu: 2CDS273001R0064

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P C 6A 10kA (symbol 2CDS273001R0064) z serii S203M-C6 to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka C zapewnia szybkie działanie w przypadku zwarć, chroniąc zarówno przewody, jak i odbiorniki. Zaprojektowany do montażu na szynie DIN, umożliwia precyzyjną i kompaktową instalację w rozdzielnicach.

• Charakterystyka C: Szybkie wyzwalanie elektromagnetyczne chroni przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i pożarów.
• Prąd znamionowy 6A: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych lub obwodów o niewielkim poborze mocy.
• Moc wyłączania 10kA: Wysoka zdolność zwarciowa gwarantuje niezawodną ochronę nawet w mocnych instalacjach przemysłowych.
• 3-biegunowa konstrukcja (3P): Jednoczesna ochrona wszystkich trzech faz w układach trójfazowych, zapewniająca pełne bezpieczeństwo instalacji.
• Montaż na szynie DIN: Szybki i stabilny montaż w rozdzielnicach, ułatwiający organizację i późniejsze rozbudowy układu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Znak CE gwarantuje zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 3P C 6A 10kA S203M-C6 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczanie gniazd wtykowych w biurach, warsztatach i pomieszczeniach użytkowych.
• Ochrona układów trójfazowych w instalacjach przemysłowych i maszynach.
• Mocowanie w rozdzielnicach domowych i przemysłowych na szynie DIN.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN, zaciskając przewody zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli występuje). Dokręcić przewody z odpowiednim momentem – sprawdzić w dokumentacji producenta. Po montażu przeprowadzić testy działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S203M-C6 nadaje się do instalacji domowych? Tak, charakterystyka C oraz prąd znamionowy 6A sprawiają, że jest idealny do zabezpieczania typowych obwodów oświetleniowych i gniazd wtykowych w instalacjach mieszkaniowych.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C charakteryzuje się średnim prądem zwarciowym (5-10x prąd znamionowy), co zapewnia szybką reakcję na zwarcia przy jednoczesnym unikaniu fałszywych wyzwalaczy w przypadku krótkotrwałych przeciążeń.
• Czy można stosować ten wyłącznik w instalacjach przemysłowych? Tak, dzięki wysokiej zdolności zwarciowej 10kA i trójfazowej konstrukcji sprawdza się w instalacjach przemysłowych, gdzie wymagana jest solidna ochrona przed zwarciami.
