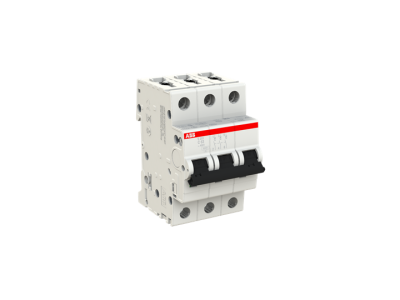

Wyłącznik nadprądowy 3P C 63A 6kA, S203-C63 | 2CDS253001R0634 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-C63 z serii S200 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 63A predysponuje ten model do pracy w obwodach o znacznym obciążeniu, gdzie wymagana jest niezawodność i trwałość styków.

• Charakterystyka wyzwalania C: Zapewnia optymalną ochronę w instalacjach o podwyższonych prądach rozruchowych, typowych dla silników elektrycznych czy grup lamp wyładowczych.
• Zdolność zwarciowa 6kA: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o wartości prądu do 6000A, chroniąc infrastrukturę przed zniszczeniem.
• Napięcie znamionowe AC: Urządzenie jest dedykowane do pracy w sieciach prądu przemiennego, zapewniając stabilną charakterystykę pracy w standardowych systemach energetycznych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Wyłącznik S203-C63 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych i przemysłowych. Produkt spełnia wymagania normy IEC/EN 60898-1, co czyni go zaufanym komponentem w rozdzielnicach niskiego napięcia. Dzięki certyfikacji ABB, użytkownik ma pewność powtarzalności parametrów technicznych oraz pełnej kompatybilności z systemami szynowymi i akcesoriami tego producenta.

Zastosowanie

Model S203-C63 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki charakterystyce C i wysokiemu prądowi znamionowemu 63A, jest idealnym wyborem do:

• Zabezpieczania głównych linii zasilających w budynkach biurowych i halach produkcyjnych.
• Ochrony odbiorników o charakterze indukcyjnym, takich jak wentylatory, pompy oraz mniejsze maszyny przemysłowe.
• Systemów zasilania rezerwowego i rozdzielnic piętrowych, gdzie wymagana jest selektywność zabezpieczeń.
• Instalacji oświetleniowych o dużej mocy, generujących chwilowe piki prądowe podczas załączania.

Wskazówki Montażowe

Montaż wyłącznika ABB S203-C63 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas prac instalacyjnych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaciski windowe pozwalają na bezpieczne wprowadzenie przewodów o dużych przekrojach, adekwatnych do prądu 63A. Zaleca się regularną kontrolę wizualną oraz okresowe sprawdzanie poprawności dokręcenia zacisków w ramach przeglądów instalacji.

FAQ

• Czy wyłącznik S203-C63 nadaje się do użytku domowego? Tak, może być stosowany w budownictwie mieszkaniowym jako zabezpieczenie główne lub dla obwodów o dużym poborze mocy, o ile projekt instalacji przewiduje charakterystykę C i prąd 63A.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, pozwala na późniejsze wyzwolenie przy prądach rozruchowych (5-10x In) w porównaniu do charakterystyki B (3-5x In), co zapobiega zbędnym zadziałaniom przy starcie urządzeń.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, seria S200 od ABB jest w pełni modułowa i pozwala na montaż akcesoriów takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe.
