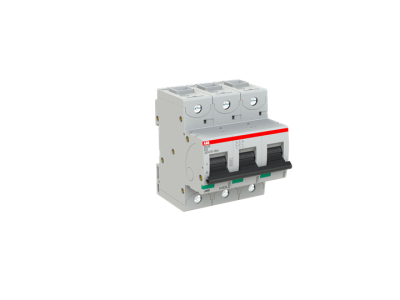

Wyłącznik nadprądowy 3P C 63A 36kA, S803N-C63 | 2CCS893001R0634 ABB

Alternatywny kod produktu: 2CCS893001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P C 63A (symbol 2CCS893001R0634) to wysokowydajny ogranicznik prądu o charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Charakteryzuje się maksymalną zdolnością wyłączania 36kA przy napięciu 240/415V, co zapewnia skuteczną ochronę zarówno w instalacjach niskiego, jak i wysokiego napięcia (do 400/690 V w prądzie stałym). Mechanizm termiczny chroni przed przeciążeniem, natomiast elektromechaniczny – przed zwarciami, gwarantując kompleksową ochronę instalacji.

• Charakterystyka C i prąd znamionowy 63A: Idealne rozwiązanie do ochrony obwodów gniazd wtykowych, oświetlenia oraz silników o niskim prądzie rozruchowym w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Zdolność wyłączania 36kA: Zapewnia szybkie odłączenie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i zagrożeń pożarowych.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – podwójna ochrona dla maksymalnego bezpieczeństwa.
• Uniwersalne napięcie robocze (240/415V oraz 400/690V DC): Stosowany w instalacjach jedno- i trójfazowych, a także w systemach prądu stałego.
• Zacisk klatkowy: Ułatwia szybki i pewny montaż przewodów, zapewniając trwały kontakt elektryczny.

Zgodność z Normami

Wyłącznik spełnia wymogi norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa elektrycznego. Posiada certyfikację CE i może być stosowany w instalacjach na terenie Unii Europejskiej oraz globalnie, dzięki licznym atestom.

Zastosowanie

Wyłącznik nadprądowy 3P C 63A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed przeciążeniem i zwarciem.

• Instalacje mieszkaniowe: zabezpieczenie obwodów gniazd wtykowych, oświetlenia oraz urządzeń o niskim prądzie rozruchowym.
• Obiekty komercyjne: ochrona obwodów biurowych, handlowych i gastronomicznych.
• Przemysłowe układy zasilania: zabezpieczenie silników, napędów i innych odbiorników o średnim poborze mocy.
• Systemy prądu stałego: stosowanie w instalacjach solarnych, bateryjnych i przemysłowych wymagających ochrony w napięciu DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wyłącznik należy zainstalować w rozdzielnicy zgodnie z kierunkiem przepływu prądu (oznaczonym na urządzeniu). Przewody należy podłączyć do zacisków klatkowych, dokręcając je z odpowiednim momentem (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić próbę działania mechanizmu wyzwalającego i sprawdzić poprawność połączeń. Nigdy nie stosować uszkodzonych wyłączników – wymienić na nowe w przypadku awarii.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Wyłącznik posiada maksymalną zdolność wyłączania 36kA przy napięciu 240/415V, co oznacza, że skutecznie odłącza obwód przy zwarciach o takiej wartości prądu.
• Czy wyłącznik może być stosowany w instalacjach DC (prąd stały)? Tak, wyłącznik może być stosowany w napięciu do 400/690 V w prądzie stałym, co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji.
• Jakie są mechanizmy wyzwalające w tym wyłączniku? Wyłącznik posiada dwa mechanizmy: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem), zapewniające kompleksową ochronę instalacji.
