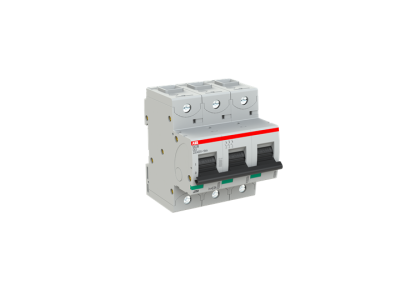

Wyłącznik nadprądowy 3P C 63A 16kA, S803B-C63 | 2CCS813001R0634 ABB

Alternatywny kod produktu: 2CCS813001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-C63 (symbol 2CCS813001R0634) to wysokowydajne urządzenie z charakterystyką C, przeznaczone do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Prąd znamionowy 63A oraz zdolność wyłączania 16kA przy napięciu do 400V zapewniają niezawodną ochronę instalacji w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz obwodu trójfazowego, eliminując ryzyko nierównomiernego obciążenia.
• Charakterystyka C: Szybka reakcja na zwarcia (5-10-krotność prądu znamionowego) i umiarkowana na przeciążenia – idealna do zabezpieczenia obwodów z odbiornikami o średnich prądach rozruchowych.
• Zacisk klatkowy: Gwarantuje pewny i trwały styk przewodów, minimalizując ryzyko obluzowania i przegrzania.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia chroni instalację nawet w warunkach awaryjnych.
• Szybkie wygaszanie łuku elektrycznego: Redukuje ryzyko uszkodzenia styku i wydłuża żywotność wyłącznika.

Zgodność z Normami

Wyłącznik S803B-C63 spełnia wymogi norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada liczne certyfikaty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803B-C63 znajduje zastosowanie jako główne zabezpieczenie obwodów trójfazowych w instalacjach elektrycznych, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Zabezpieczenie głównych obwodów rozdzielnic w budynkach mieszkalnych i komercyjnych.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o średnim poborze mocy.
• Stosowanie w systemach dystrybucji energii w zakładach produkcyjnych.
• Zabezpieczenie obwodów wentylacyjnych, klimatyzacyjnych i grzewczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Urządzenie należy zamontować na szynie DIN o szerokości 35 mm, zapewniając odpowiednią wentylację. Zaciski klatkowe powinny być dokręcone z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Przed uruchomieniem należy sprawdzić poprawność podłączenia przewodów i zgodność charakterystyki z wymaganiami obwodu.

FAQ

• Jaka jest różnica między charakterystyką C a innymi typami charakterystyk wyłączników? Charakterystyka C jest przeznaczona do obwodów z odbiornikami o średnich prądach rozruchowych (np. silniki, transformatory). Reaguje szybciej na zwarcia niż charakterystyka B, ale wolniej niż D, co zapewnia optymalną ochronę dla typowych zastosowań przemysłowych i komercyjnych.
• Czy wyłącznik posiada zabezpieczenie termiczne i zwarciowe? Tak – wyposażony jest w termiczny mechanizm wyzwalający chroniący przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalający chroniący przed zwarciem.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik skutecznie zadziała? Wyłącznik posiada zdolność wyłączania 16kA przy napięciu 230/400V, co oznacza, że skutecznie przerwie obwód przy zwarciu o maksymalnym prądzie 16 000A.
