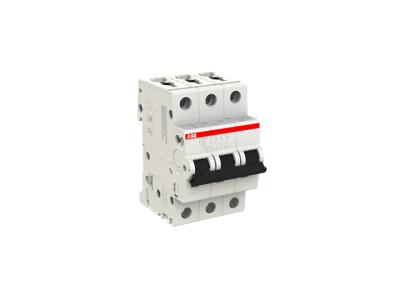

Wyłącznik nadprądowy 3P C 63A 10kA, S203M-C63 | 2CDS273001R0634 ABB

Alternatywny kod produktu: 2CDS273001R0634

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 3P C 63A z serii S200M (symbol 2CDS273001R0634) to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia selektywną ochronę dla układów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym. Wyposażony w mechanizm wyzwalania termicznego (przeciążeniowego) i elektromechanicznego (zwarciowego) o zdolności wyłączania 10kA przy 230/400V AC.

• 3-biegunowe zabezpieczenie: Ochrona wszystkich faz w układzie trójfazowym – niezbędne w instalacjach przemysłowych, instalacjach silników i odbiorników trójfazowych.
• Charakterystyka C: Szybkie działanie przy zwarciach, optymalna dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, transformatory, oświetlenie fluorescencyjne).
• Prąd znamionowy 63A: Zapewnia ochronę obwodów o średnim i wysokim obciążeniu, współgra z przewodami o przekroju 10-25 mm².
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia – gwarancja niezawodnej ochrony nawet w sieciach o dużej mocy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i jakości dla zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 3P C 63A znajduje zastosowanie jako główny lub grupowy zabezpieczający w instalacjach elektrycznych wymagających ochrony trójfazowej.

• Ochrona instalacji trójfazowych w budynkach mieszkalnych i biurowych – zasilanie pomp, wentylatorów, klimatyzacji.
• Zabezpieczenie obwodów siłowych w halach produkcyjnych i warsztatach – ochrona maszyn i urządzeń przemysłowych.
• Ochrona rozdzielnic i szaf sterowniczych w systemach automatyki przemysłowej.
• Zastosowanie w układach zasilania awaryjnego (np. agregaty prądotwórcze) wymagających selektywnej ochrony.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zwracając uwagę na prawidłowe połączenie biegunów L1, L2, L3. Przewody zasilające i odbiorcze należy podłączać zgodnie z oznaczeniami na obudowie (od strony zasilania od góry, strony odbiorczej od dołu). Dokręcenie zacisków należy wykonać z zalecanym momentem obrotowym (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy działania mechanizmu wyzwalającego.

FAQ

• Jakie jest przeznaczenie charakterystyki C w wyłączniku? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia w zakresie 5-10-krotności prądu znamionowego (63A), co sprawia, że jest optymalny do ochrony obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, takimi jak silniki czy transformatory.
• Czy wyłącznik może być stosowany w instalacjach jednofazowych? Nie – wyłącznik 3P jest przeznaczony wyłącznie do zabezpieczania obwodów trójfazowych. Do instalacji jednofazowych należy stosować odpowiednie wyłączniki 1-biegunowe.
• Jaką rolę pełni mechanizm wyzwalania termicznego? Mechanizm termiczny chroni obwód przed przeciążeniem – reaguje na długotrwałe przekroczenie prądu znamionowego, zapobiegając przegrzaniu przewodów i ewentualnemu pożarowi.
