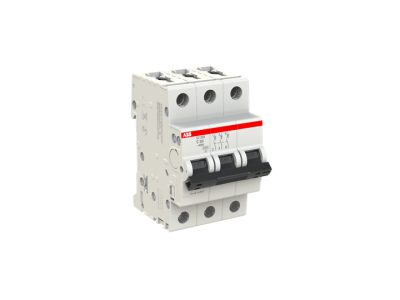

Wyłącznik nadprądowy 3P C 50A 6kA, SZ203-C50 | 2CDS253025R0504 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB SZ203-C50 to wysokiej klasy komponent elektroinstalacyjny z serii SZ200, zaprojektowany z myślą o zaawansowanej ochronie obwodów trójfazowych. Urządzenie charakteryzuje się konstrukcją 3-biegunową (3P), co pozwala na jednoczesne zabezpieczenie i rozłączanie trzech faz zasilających, zapewniając kompleksową ochronę odbiorników siłowych. Prąd znamionowy wynoszący 50A predysponuje ten aparat do pracy w obwodach o znacznym obciążeniu, gdzie wymagana jest stabilność przesyłu energii przy wysokim natężeniu. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że wyzwalacze elektromagnetyczne reagują z opóźnieniem na prądy rozruchowe, co jest kluczowe przy zasilaniu urządzeń o charakterze indukcyjnym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA (6000 A) gwarantuje skuteczne i bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych zwarć o dużej energii, chroniąc tym samym infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.

Zgodność z Normami

Produkt marki ABB, o numerze katalogowym 2CDS253025R0504, został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy IEC/EN 60898-1, co czyni go dopuszczonym do stosowania w instalacjach domowych, komercyjnych oraz przemysłowych na terenie całej Unii Europejskiej. Wysoka jakość wykonania obudowy oraz mechanizmów wewnętrznych gwarantuje długą żywotność mechaniczną i elektryczną, co jest standardem dla rozwiązań firmy ABB w segmencie aparatury modułowej.

Zastosowanie

Wyłącznik SZ203-C50 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych prądu przemiennego (AC). Dzięki charakterystyce C, jest on idealnym rozwiązaniem do zabezpieczania obwodów zasilających silniki elektryczne o średniej mocy, grupy opraw oświetleniowych (np. oświetlenie wyładowcze) oraz inne odbiorniki generujące wyższe prądy udarowe podczas załączania. Jest powszechnie stosowany w rozdzielnicach głównych i oddziałowych w budynkach biurowych, halach produkcyjnych oraz warsztatach, gdzie wymagana jest niezawodna ochrona przed skutkami przeciążeń i zwarć w układach trójfazowych.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego i pewnego montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni dobór przekroju przewodów przyłączeniowych – dla prądu znamionowego 50A zaleca się stosowanie przewodów miedzianych o przekroju zapewniającym bezpieczną gęstość prądu i minimalizację strat ciepła. Zaciski windowe urządzenia umożliwiają stabilne połączenie zarówno szyn grzebieniowych, jak i przewodów typu drut lub linka (z tulejką). Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, co zapobiega luzowaniu się styków pod wpływem drgań i cykli termicznych, co mogłoby prowadzić do wypalenia zacisku.

FAQ

• Czy wyłącznik SZ203-C50 nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla obciążeń o charakterze indukcyjnym, które generują wyższe prądy rozruchowe, co zapobiega niepożądanym wyzwoleniom podczas startu maszyny.
• Jaka jest różnica między 3P a 1P? Wyłącznik 3P (trójbiegunowy) chroni jednocześnie trzy fazy i w przypadku awarii na jednej z nich, rozłącza wszystkie trzy bieguny, co jest niezbędne dla bezpieczeństwa urządzeń trójfazowych.
• Czy urządzenie może pracować w instalacjach prądu stałego (DC)? Model SZ203-C50 jest dedykowany do pracy w obwodach prądu przemiennego (AC). Do aplikacji DC należy stosować dedykowane wyłączniki o odpowiednich parametrach napięciowych.
