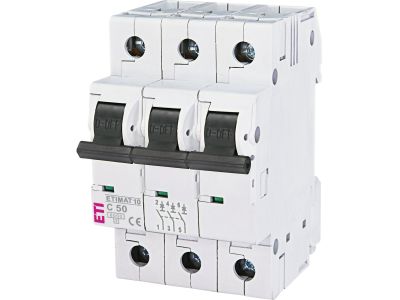

Wyłącznik nadprądowy 3P C 50A 6kA AC ETIMAT10 | 002135721 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy ETIMAT10 o charakterystyce C i prądzie znamionowym 50A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia skuteczną ochronę obwodów zasilających odbiorniki o umiarkowanym prądzie rozruchowym, takich jak silniki, oświetlenie fluorescencyjne czy gniazda wtyczkowe. Spełnia wymagania wyłączników głównych, co umożliwia jego stosowanie w charakterze głównego zabezpieczenia rozdzielnicy.

• 3-biegunowa konstrukcja: Zapewnia równoczesną ochronę wszystkich trzech faz obwodu, co jest wymagane w instalacjach trójfazowych.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – chroni instalację i podłączone urządzenia przed uszkodzeniem.
• Prąd znamionowy 50A: Odpowiedni do zabezpieczania obwodów o średnim poborze mocy, np. gniazd wtyczkowych, małych silników lub linii zasilających.
• Zdolność zwarciowa 6kA: Wysoka odporność na zwarcia – zapewnia niezawodną ochronę nawet w trudnych warunkach sieciowych.
• Możliwość montażu styków pomocniczych: Umożliwia integrację z systemami sygnalizacji lub zdalnego monitoringu stanu wyłącznika.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących wyłączników nadprądowych, w tym normy PN-EN 60898-1 i PN-EN 60947-2. Posiada deklarację zgodności CE oraz jest przeznaczony do stosowania w instalacjach zgodnych z przepisami krajowymi i europejskimi.

Zastosowanie

Wyłącznik nadprądowy ETIMAT10 3P C 50A znajduje zastosowanie w instalacjach wymagających skutecznej ochrony przed zwarciami i przeciążeniami, szczególnie w obiektach o zróżnicowanym profilu użytkowym.

• Główne zabezpieczenie rozdzielnic w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.
• Ochrona obwodów zasilających silniki, oświetlenie lub gniazda wtyczkowe w instalacjach przemysłowych.
• Stosowany jako część układu zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach.
• Możliwość integracji z systemami sygnalizacji awaryjnej dzięki dostępnym stykom pomocniczym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, a następnie podłączyć przewody zgodnie z oznaczeniami L1, L2, L3 (fazy) i N (neutralny, jeśli występuje). Moment dokręcania zacisków powinien odpowiadać zaleceniom producenta (sprawdź w dokumentacji technicznej). Po montażu przeprowadzić test działania wyłącznika, symulując zwarcie lub przeciążenie.

FAQ

• Jakie jest przeznaczenie charakterystyki C? Charakterystyka C przeznaczona jest do zabezpieczania obwodów, w których spodziewane są umiarkowane prądy rozruchowe (np. silniki, oświetlenie fluorescencyjne). Reaguje szybciej niż charakterystyka B, ale wolniej niż D, co czyni ją uniwersalnym wyborem dla większości instalacji.
• Czy wyłącznik może być stosowany jako główny zabezpieczający w rozdzielnicy? Tak, spełnia wymagania wyłączników głównych i może być stosowany w charakterze głównego zabezpieczenia instalacji.
• Jak dobrać prąd znamionowy wyłącznika do instalacji? Prąd znamionowy powinien być dobrany do maksymalnego spodziewanego obciążenia obwodu, z uwzględnieniem zapasu na ewentualne wzrosty prądu (np. podczas rozruchu silników). W przypadku wątpliwości skonsultuj się z projektantem instalacji.
