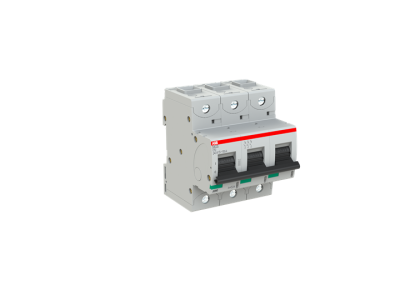

Wyłącznik nadprądowy 3P C 50A 50kA, S803S-C50 | 2CCS863001R0504 ABB

Alternatywny kod produktu: 2CCS863001R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803S-C50 (symbol 2CCS863001R0504) o charakterystyce C to wysokowydajny element zabezpieczający instalację elektryczną przed przeciążeniami i zwarciami. Znamionowy prąd ciągły 50A oraz zdolność wyłączania 50kA przy napięciu 240/415V gwarantują niezawodną ochronę obwodów trójfazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – chroni zarówno przewody, jak i odbiorniki przed uszkodzeniem.
• Zdolność wyłączania 50kA: Zapewnia skuteczną ochronę nawet przy bardzo wysokich prądach zwarciowych.
• Zacisk klatkowy: Ułatwia montaż i zapewnia pewne połączenie elektryczne, eliminując ryzyko poluzowania się przewodu.
• Dwa mechanizmy wyzwalające: Termiczny do ochrony przed przeciążeniem oraz elektromechaniczny do ochrony przed zwarciem – kompleksowa ochrona instalacji.
• Zakres napięciowy 400/690V: Praca w instalacjach niskiego napięcia AC oraz prądzie stałym – uniwersalne zastosowanie.

Zgodność z Normami

Wyłącznik S803S-C50 spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla instalacji przemysłowych). Produkt posiada certyfikaty CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S803S-C50 znajduje zastosowanie jako zabezpieczenie główne lub rozdzielcze w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach głównych budynków mieszkalnych i biurowych.
• Ochrona linii zasilających maszyn i urządzeń przemysłowych o wysokim poborze mocy.
• Stosowanie w układach automatyki i sterowania jako element zabezpieczający przed awariami.
• Zabezpieczenie obwodów wentylacji, klimatyzacji i innych instalacji krytycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować w pionie na szynie DIN, z zachowaniem odpowiednich odstępów między sąsiednimi elementami. Zaciski klatkowe pozwalają na pewne podłączenie kabli o przekroju do 35mm² (dokładne wartości znajdują się w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny – symulację zwarcia i przeciążenia – aby potwierdzić poprawność działania wyzwalaczy.

FAQ

• Czy wyłącznik S803S-C50 nadaje się do ochrony obwodów 230V? Tak, charakterystyka C jest odpowiednia zarówno dla obwodów 230V jednofazowych, jak i 400V trójfazowych, dzięki uniwersalnemu zakresowi napięciowemu.
• Jakie przewody można podłączyć do zacisków klatkowych? Zaciski klatkowe obsługują przewody o przekroju do 35mm² – sprawdź dokładną specyfikację w dokumentacji produktu.
• Czy wyłącznik posiada funkcję zdalnego sterowania? Standardowe wyposażenie nie obejmuje zdalnego sterowania. Dostępne są jednak akcesoria dodatkowe (np. cewki wyzwalające) zgodnie z ofertą producenta.
