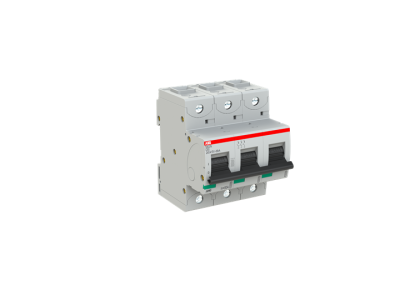

Wyłącznik nadprądowy 3P C 50A 36kA, S803N-C50 | 2CCS893001R0504 ABB

Alternatywny kod produktu: 2CCS893001R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803N-C50 o charakterystyce C (symbol 2CCS893001R0504) to wysokiej klasy aparat modułowy przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 50A oraz maksymalna zdolność wyłączania 36kA przy napięciu 240/415V zapewniają skuteczną ochronę instalacji 3-fazowych w systemach 400/690V. Wyposażony w zaciski klatkowe, umożliwia pewne i trwałe połączenia przewodów.

• Charakterystyka C: Idealny do zabezpieczania obwodów zasilających odbiorniki o umiarkowanym prądzie rozruchu (np. silniki, transformatory, oświetlenie).
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz w instalacjach trójfazowych – eliminuje ryzyko niesymetrycznego obciążenia.
• Maksymalna zdolność wyłączania 36kA: Wysoka odporność na zwarcia – chroni instalację nawet w przypadku bardzo dużych prądów zwarciowych.
• Mechanizm wyzwalający termiczny i elektromechaniczny: Dwustopniowa ochrona: termiczny chroni przed przeciążeniem, elektromechaniczny reaguje na zwarcia z minimalnym opóźnieniem.
• Zaciski klatkowe: Zapewniają pewne i trwałe połączenia przewodów o różnych przekrojach, minimalizując ryzyko poluzowania się styku.

Zgodność z Normami

Wyłącznik S803N-C50 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla wyłączników nadprądowych. Posiada deklarację zgodności CE oraz liczne certyfikaty międzynarodowe, umożliwiające stosowanie w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy S803N-C50 przeznaczony jest do ochrony instalacji elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów zasilających silniki elektryczne w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie rozdzielnic i szaf sterowniczych w budynkach biurowych i handlowych.
• Ochrona instalacji oświetleniowych i gniazd w budynkach mieszkalnych.
• Stosowanie w systemach zasilania awaryjnego i układach UPS.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN, zaciski odpowiednio dobierać do przekroju przewodów (zalecane użycie odpowiednich końcówek kablowych). Po montażu przeprowadzić test działania mechanizmu wyzwalającego – w razie wątpliwości skonsultować się z dokumentacją techniczną produktu.

FAQ

• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, urządzenie zostało zaprojektowane do pracy zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC) do określonego napięcia.
• Jaki jest zakres napięć roboczych wyłącznika? Wyłącznik S803N-C50 może być stosowany w instalacjach o napięciu znamionowym 240/415V (AC) oraz 400/690V (AC/DC), co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji.
• Czy wyłącznik posiada możliwość blokady? Tak, istnieje możliwość zastosowania akcesoriów blokujących (np. zamków lub kluczy), co zwiększa bezpieczeństwo eksploatacji i zapobiega nieautoryzowanemu włączeniu.
