Wyłącznik nadprądowy 3P C 50A 25kA, S803C-C50 | 2CCS883001R0504 ABB

Alternatywny kod produktu: 2CCS883001R0504

Opis i Kluczowe Cechy

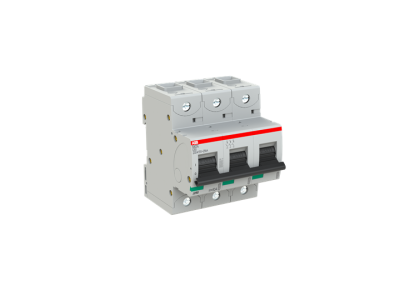

Wyłącznik nadprądowy 3-biegunowy S803C-C50 (symbol 2CCS883001R0504) o charakterystyce C i prądzie znamionowym 50A to wysokowydajny ogranicznik prądu przeznaczony do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Posiada zacisk klatkowy oraz dwa niezależne mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem). Charakteryzuje się maksymalną zdolnością wyłączania 25kA przy napięciu 240/415V, zapewniając skuteczną ochronę w instalacjach jednofazowych i trójfazowych.

• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w instalacjach trójfazowych, eliminując ryzyko uszkodzeń spowodowanych zwarciem w dowolnym przewodzie.
• Charakterystyka C: Szybkie reagowanie na zwarcia (5-10-krotność prądu znamionowego), dedykowana do zabezpieczenia obwodów gniazdowych, oświetleniowych i małych silników.
• Zdolność wyłączania 25kA: Gwarantuje pewne przerwanie zwarcia o maksymalnym prądzie 25000A, chroniąc instalację i aparaturę przed zniszczeniem.
• Zacisk klatkowy: Zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania się złącza pod wpływem wibracji lub obciążenia termicznego.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążenie) i elektromechaniczny (zwarcie) – niezależne działanie gwarantuje skuteczną ochronę we wszystkich warunkach.

Zgodność z Normami

Wyłącznik S803C-C50 spełnia wymogi norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S803C-C50 znajduje zastosowanie w instalacjach elektrycznych o podwyższonych wymaganiach dotyczących ochrony przed zwarciami i przeciążeniami. Charakterystyka C sprawia, że jest szczególnie przydatny w obwodach wymagających szybkiej reakcji na zwarcia.

• Ochrona gniazd wtyczkowych w budynkach mieszkalnych i komercyjnych – zapobiega uszkodzeniom spowodowanym przeciążeniem lub zwarciem.
• Zabezpieczenie obwodów oświetleniowych w obiektach przemysłowych i biurowych – minimalizuje ryzyko awarii spowodowanych zwarciem w instalacji.
• Ochrona silników elektrycznych o małej i średniej mocy – charakterystyka C reaguje odpowiednio na prądy rozruchowe silników.
• Instalacje przemysłowe wymagające wysokiej zdolności wyłączania – chroni aparaturę i przewody przed skutkami zwarć o dużym prądzie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Przed podłączeniem należy sprawdzić zgodność prądu znamionowego wyłącznika z obwodem oraz upewnić się, że charakterystyka C jest odpowiednia dla chronionego urządzenia. Przewody należy wprowadzić do zacisków klatkowych i dokręcić z odpowiednim momentem (zalecenia znajdują się w dokumentacji technicznej). Po montażu przeprowadzić test działania wyłącznika, symulując przeciążenie i zwarcie. Regularnie sprawdzać stan mechanizmu i połączeń – w razie uszkodzeń wymienić wyłącznik.

FAQ

• Czy wyłącznik S803C-C50 może być stosowany w instalacjach DC? Tak, wyłącznik jest przystosowany do pracy zarówno w prądzie przemiennym (AC), jak i stałym (DC) do napięć 254V/440V.
• Jaka jest maksymalna zdolność wyłączania? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 240/415V, co oznacza pewne przerwanie zwarcia o prądzie do 25000A.
• Czy wyłącznik posiada możliwość montażu na szynie DIN? Tak, konstrukcja wyłącznika umożliwia montaż na standardowej szynie DIN 35mm, co ułatwia instalację w szafach rozdzielczych i tablicach elektrycznych.
