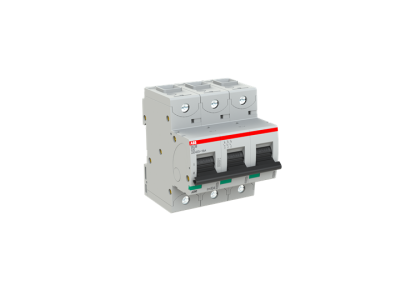

Wyłącznik nadprądowy 3P C 50A 16kA, S803B-C50 | 2CCS813001R0504 ABB

Alternatywny kod produktu: 2CCS813001R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-C50 (symbol 2CCS813001R0504) o prądzie znamionowym 50A i charakterystyce C to urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w zaciski klatkowe zapewnia pewny kontakt elektryczny i ułatwia montaż. Maksymalna zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje skuteczną ochronę obwodów o dużym prądzie zwarciowym.

• Charakterystyka C: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i urządzeń o średnim prądzie rozruchowym.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz w instalacjach trójfazowych.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o dużych przekrojach, minimalizując ryzyko poluzowania się połączenia.
• Maksymalna zdolność wyłączania 16kA: Skuteczna ochrona w instalacjach o wysokim prądzie zwarciowym, np. w rozdzielniach budynków przemysłowych.
• Termiczny i elektromechaniczny mechanizm wyzwalający: Dwustopniowa ochrona – natychmiastowe odłączenie przy zwarciu i stopniowe wyłączanie przy przeciążeniu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 (wyłączniki przemysłowe) oraz EN 60898-1 (wyłączniki do instalacji domowych) i posiada odpowiednie certyfikaty potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

S803B-C50 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach komercyjnych oraz zakładach przemysłowych. Charakterystyka C i wysoka zdolność wyłączania sprawiają, że nadaje się do zabezpieczania obwodów o zróżnicowanym obciążeniu.

• Ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających urządzenia o średnim prądzie rozruchowym w halach przemysłowych.
• Ochrona rozdzielni głównych i podrozdzielni w instalacjach trójfazowych.
• Stosowanie w układach automatyki i sterowania maszyn przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w warunkach odłączonego napięcia. Urządzenie należy zamontować na szynie DIN w szafie rozdzielczej, zapewniając odpowiednią przestrzeń dla rozproszenia ciepła. Przewody należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test wyłączania przy użyciu odpowiedniego sprzętu kontrolnego.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C przeznaczona jest do obwodów o średnim prądzie rozruchowym (np. gniazda wtykowe, oświetlenie), natomiast charakterystyka B stosowana jest w obwodach o niskim prądzie rozruchowym (np. długie linie kablowe).
• Czy wyłącznik może być stosowany w instalacjach jednofazowych? Tak, może być stosowany w instalacjach jednofazowych, ale zaleca się użycie wersji jedno- lub dwubiegunowej dla lepszego dopasowania do układu sieci.
• Jakie akcesoria są dostępne dla tego wyłącznika? Dostępna jest szeroka gama akcesorii, takich jak napędy zdalne, styk pomocniczy, wyzwalacze napięciowe i blokady, które ułatwiają integrację z systemami sterowania i automatyki.
