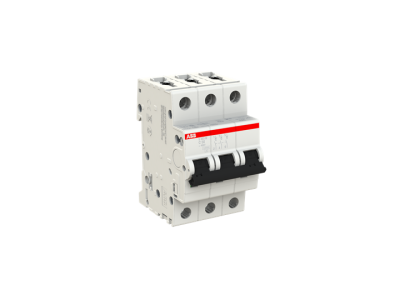

Wyłącznik nadprądowy 3P C 50A 10kA, S203M-C50 | 2CDS273001R0504 ABB

Alternatywny kod produktu: 2CDS273001R0504

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-C50 (symbol 2CDS273001R0504) o prądzie znamionowym 50A, charakterystyce C i zdolności wyłączania 10kA to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciem. Należy do serii System pro M compact, zaprojektowanej dla instalacji mieszkaniowych, komercyjnych i przemysłowych. Wyposażony w mechanizm wyzwalania termicznego (ochrona przed przeciążeniem) oraz elektromechaniczny (ochrona przed zwarciem), zapewnia kompleksową ochronę instalacji.

• 3-biegunowa konstrukcja: Chroni wszystkie fazy obwodu trójfazowego, zapewniając pełną ochronę w instalacjach 400V AC.
• Charakterystyka C: Szybkie reagowanie na zwarcia o charakterze pośrednim (typowe dla obwodów oświetleniowych i gniazd wtykowych), łagodniejsze dla prądów rozruchowych silników.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę w typowych instalacjach niskonapięciowych, eliminując ryzyko uszkodzeń łukowych.
• Mechanizmy wyzwalania termicznego i elektromechanicznego: Podwójna ochrona – termiczna chroni przewody przed przegrzaniem przy przeciążeniu, elektromechaniczna natychmiast odcina zasilanie przy zwarciu.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarantuje niezawodność i bezpieczeństwo w szerokim zakresie zastosowań.

Zgodność z Normami

Wyłącznik spełnia rygorystyczne wymagania norm międzynarodowych IEC/EN 60898-1 (ochrona obwodów instalacji domowych) oraz IEC/EN 60947-2 (przemysłowe urządzenia łączeniowe). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 3P S203M-C50 przeznaczony jest do stosowania w szerokim spektrum instalacji elektrycznych, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem w obwodach trójfazowych.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe (silniki, pompy, wentylatory).
• Zabezpieczenie instalacji elektrycznych w budynkach użyteczności publicznej (biura, szkoły, szpitale).
• Ochrona obwodów gniazd wtykowych i oświetleniowych w instalacjach komercyjnych.
• Stosowanie w tablicach rozdzielczych budynków mieszkalnych wielorodzinnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zawsze przy odłączonym napięciu zasilającym. Wyłącznik należy zamontować w dedykowanej szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi urządzeniami (zalecane minimum 1 modułu). Przed podłączeniem kabli należy upewnić się, że przekrój przewodów jest odpowiedni do obciążenia prądowego (min. 10mm² dla 50A). Dokręcenie śrub połączeniowych powinno odbywać się z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Styki pomocnicze montowane są od dołu i pozwalają na zaoszczędzenie miejsca w szafie rozdzielczej.

FAQ

• Czy wyłącznik S203M-C50 nadaje się do ochrony obwodów oświetleniowych? Charakterystyka C sprawia, że wyłącznik dobrze nadaje się do zabezpieczania obwodów oświetleniowych, które charakteryzują się mniejszymi prądami rozruchowymi niż silniki.
• Jaki jest zakres temperatur pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w temperaturach od -25°C do +55°C, zgodnie z normami IEC/EN.
• Czy wyłącznik można stosować w instalacjach 230V? Tak, wyłącznik może być stosowany w instalacjach jednofazowych 230V AC, jednak jego charakterystyka 3-biegunowa jest dedykowana głównie dla instalacji trójfazowych 400V AC.
