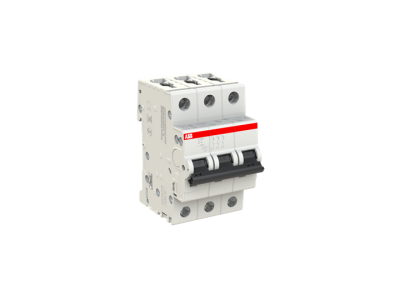

Wyłącznik nadprądowy 3P C 4A 6kA, S203-C4 | 2CDS253001R0044 ABB

Alternatywny kod produktu: 2CDS253001R0044

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy C 4A 6kA (symbol 2CDS253001R0044) z serii S200 to automatyczne zabezpieczenie instalacji elektrycznych przed skutkami zwarć i przeciążeń prądowych. Zaprojektowany z myślą o maksymalnym bezpieczeństwie i prostocie montażu, charakteryzuje się wysoką niezawodnością działania i długą żywotnością.

• Charakterystyka C: Szybko reaguje na zwarcia i niewielkie przeciążenia, chroniąc układy przed uszkodzeniem przy umiarkowanych prądach rozruchowych (np. silniki, transformatory).
• Prąd znamionowy 4A: Idealny do zabezpieczenia obwodów o niewielkim poborze mocy, takich jak oświetlenie, gniazda wtykowe lub małe odbiorniki.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzeń instalacji w przypadku awarii.
• Zacisk łączący z płytką naciskową: Ułatwia montaż i demontaż, zapewnia stabilny kontakt elektryczny oraz eliminuje ryzyko luzowania się przewodów.
• Przekrój do 35 mm²: Możliwość bezpośredniego podłączenia grubych przewodów, redukująca potrzebę stosowania dodatkowych złącz.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i posiada certyfikaty zgodności CE. Przechodzi rygorystyczne testy jakościowe, potwierdzające jego niezawodność i bezpieczeństwo eksploatacji. Został zaprojektowany zgodnie z normami IEC 60898-1 i IEC 60947-2.

Zastosowanie

Wyłącznik nadprądowy 3-biegunowy C 4A 6kA znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagane jest precyzyjne zabezpieczenie obwodów.

• Ochrona obwodów oświetleniowych w budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Ochrona małych odbiorników przemysłowych (np. wentylatory, pompy) o umiarkowanym poborze mocy.
• Stosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczający przed zwarciami i przeciążeniami w obwodach 3-fazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Urządzenie montować na szynie DIN (35 mm) w rozdzielnicy. Przewody podłączać zgodnie ze schematem: faza L1, L2, L3 do zacisków odpowiednich biegunów, a przewód neutralny N (jeśli występuje) do zacisku neutralnego. Dokręcić zaciski z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test działania przez jednokrotne załączenie i wyłączenie wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje na zwarcia i niewielkie przeciążenia (typowe dla silników, transformatorów), co czyni ją odpowiednią do większości instalacji domowych i przemysłowych. Charakterystyka B jest bardziej czuła, a D – mniej czuła, przeznaczona do obwodów o dużych prądach rozruchowych (np. duże silniki).
• Czy wyłącznik może być stosowany w obwodach 1-fazowych? Wyłącznik 3-biegunowy można stosować w obwodach 1-fazowych, łącząc przewody fazowe do dwóch lub trzech biegunów (w zależności od potrzeb). Należy jednak pamiętać, że zabezpieczenie będzie działać tylko dla podłączonych biegunów.
• Jak dobrać prąd znamionowy wyłącznika? Prąd znamionowy powinien być dobrany do maksymalnego ciągłego obciążenia chronionego obwodu. Zaleca się stosowanie marginesu 10-20% powyżej spodziewanego maksymalnego prądu roboczego. W przypadku wątpliwości należy skonsultować się z projektantem instalacji.
