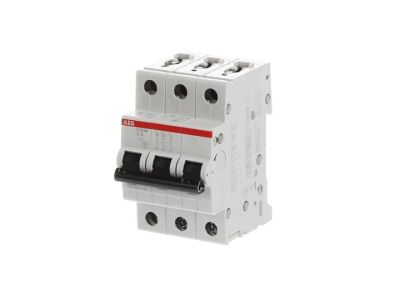

Wyłącznik nadprądowy 3P C 4A 10kA, S203M-C4 | 2CDS273001R0044 ABB

Alternatywny kod produktu: 2CDS273001R0044

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy (3P) S203M-C4 (symbol 2CDS273001R0044) z charakterystyką C to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Należy do serii System pro M compact S200M, która wyróżnia się kompaktową konstrukcją i szerokim zakresem parametrów. Mechanizm termiczny chroni przed długotrwałym przeciążeniem, natomiast elektromechaniczny zapewnia szybką reakcję przy zwarciach, minimalizując ryzyko uszkodzeń instalacji i urządzeń.

• Charakterystyka C: Zapewnia optymalną ochronę dla obwodów zasilających silniki, transformatory i obwody oświetleniowe o umiarkowanym prądzie rozruchowym.
• Prąd znamionowy 4A: Idealny do zabezpieczania linii o niewielkim obciążeniu, takich jak obwody oświetleniowe czy gniazda zasilające w mniejszych instalacjach.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia przy napięciu 230/400V AC – gwarancja niezawodności nawet w trudnych warunkach.
• 3-biegunowa konstrukcja (3P): Zapewnia równomierne rozłączanie wszystkich faz, co jest wymagane w układach trójfazowych.
• Seria S200M: Kompaktowe wymiary, szeroka gama akcesoriów (np. styki pomocnicze montowane od dołu) i zgodność z międzynarodowymi normami.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z unijnymi dyrektywami dotyczącymi wyposażenia elektrycznego.

Zastosowanie

Wyłącznik S203M-C4 przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach komercyjnych i lekkim przemyśle. Charakterystyka C sprawia, że jest szczególnie polecany dla obwodów zasilających urządzenia o umiarkowanym prądzie rozruchowym.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w małych i średnich instalacjach.
• Stosowanie w rozdzielnicach trójfazowych jako zabezpieczenie linii zasilających.
• Zastosowanie w układach napędowych o niewielkim prądzie rozruchowym (np. wentylatory, pompy).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik mocować w szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (minimum 5mm). Przewody doprowadzić do odpowiednich zacisków (górnych dla zasilania, dolnych dla obciążenia) i dokręcić momentem zgodnym z dokumentacją techniczną (zalecany 2Nm). Po montażu przeprowadzić test działania – wyłącznik powinien reagować na symulowane zwarcia i przeciążenia.

FAQ

• Czy wyłącznik S203M-C4 nadaje się do instalacji trójfazowych? Tak, jest to wyłącznik 3-biegunowy (3P), który zapewnia równoczesne rozłączanie wszystkich trzech faz w układach trójfazowych.
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C ma wyższy próg wyzwalania zwarciowego niż B, co czyni ją odpowiednią dla obwodów z silnikami i transformatorami o umiarkowanym prądzie rozruchowym. Charakterystyka D stosowana jest dla obwodów o bardzo wysokim prądzie rozruchowym (np. silniki dużej mocy).
• Czy można do tego wyłącznika podłączyć styki pomocnicze? Tak, seria S200M jest kompatybilna ze stykiem pomocniczym montowanym od dołu, co pozwala na oszczędność miejsca w rozdzielnicy.
