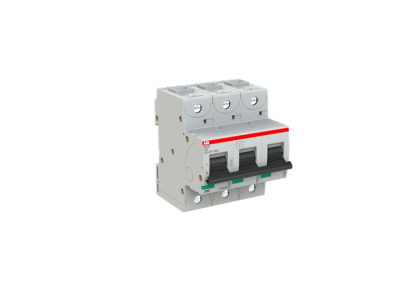

Wyłącznik nadprądowy 3P C 40A 36kA, S803N-C40 | 2CCS893001R0404 ABB

Alternatywny kod produktu: 2CCS893001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy 40A o charakterystyce C (symbol 2CCS893001R0404) to wysokiej klasy zabezpieczenie instalacji elektrycznej przed przeciążeniami i zwarciami. Wyposażony w zacisk klatkowy zapewnia pewne i trwałe połączenie. Maksymalna zdolność wyłączania 36kA przy napięciu 240/415V gwarantuje skuteczną ochronę obwodów o wysokiej mocy.

• 3-biegunowa konstrukcja: Odpowiedni do zabezpieczania obwodów trójfazowych w instalacjach przemysłowych, komercyjnych i mieszkaniowych.
• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – chroni wrażliwe urządzenia elektroniczne i silniki.
• Zacisk klatkowy: Zapewnia pewne i stabilne połączenie przewodów, minimalizując ryzyko luźnych styków i przegrzewania.
• Zdolność wyłączania 36kA: Wysoka odporność na zwarcia – odpowiedni dla instalacji o dużym obciążeniu.
• Zakres napięciowy do 400/690V: Uniwersalne zastosowanie w sieciach jednofazowych i trójfazowych, w tym w prądzie stałym.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada deklarację zgodności CE oraz liczne atesty międzynarodowe, umożliwiające zastosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 3P C 40A przeznaczony jest do zabezpieczania obwodów energetycznych w różnych typach instalacji, gdzie wymagana jest wysoka niezawodność i precyzyjna ochrona.

• Zabezpieczanie rozdzielnic trójfazowych w budynkach mieszkalnych i biurowych.
• Ochrona obwodów silników elektrycznych i maszyn przemysłowych.
• Stosowanie w instalacjach komercyjnych, takich jak hotele, centra handlowe czy budynki użyteczności publicznej.
• Zabezpieczanie obwodów w systemach zasilania awaryjnego i UPS.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 w rozdzielnicy, po całkowitym odłączeniu napięcia. Zaciski klatkowe pozwalają na pewne podłączenie przewodów o odpowiednim przekroju – należy przestrzegać momentu dokręcania wg dokumentacji producenta. Po montażu konieczne jest przeprowadzenie testu działania mechanizmu wyzwalającego.

FAQ

• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C charakteryzuje się szybkim reagowaniem zarówno na zwarcia, jak i przeciążenia, co czyni ją idealną do ochrony obwodów z silnikami i urządzeniami elektronicznymi.
• Czy wyłącznik można stosować w instalacjach prądu stałego? Tak, zakres napięciowy do 400/690V obejmuje również zastosowania w prądzie stałym, co potwierdza uniwersalność urządzenia.
• Jakie akcesoria są dostępne do tego wyłącznika? Szeroka gama akcesoriów, takich jak napędy zdalne, wyzwalacze napięciowe czy blokady, ułatwia integrację wyłącznika w systemach automatyki i zdalnego sterowania.
