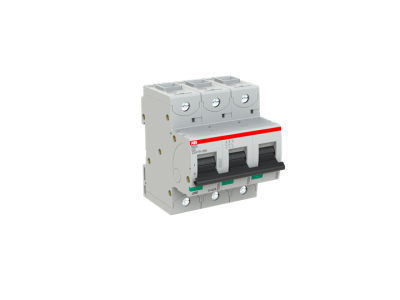

Wyłącznik nadprądowy 3P C 40A 25kA, S803C-C40 | 2CCS883001R0404 ABB

Alternatywny kod produktu: 2CCS883001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803C-C40 (symbol 2CCS883001R0404) o charakterystyce C i prądzie znamionowym 40A to wysokowydajny ogranicznik prądowy do zabezpieczania obwodów elektrycznych w instalacjach niskiego napięcia. Posiada zaciski klatkowe, mechanizm wyzwalania termicznego (przeciążeniowy) i elektromechanicznego (zwarciowy), zapewniając kompleksową ochronę przed przeciążeniami i zwarciami. Zapewnia maksymalną zdolność wyłączania 25kA przy napięciu 240/415V, co czyni go odpowiednim zarówno do zastosowań mieszkaniowych, komercyjnych, jak i przemysłowych.

• 3-biegunowa konstrukcja: Zapewnia symetryczną ochronę wszystkich faz w układach trójfazowych, minimalizując ryzyko niesymetrycznego obciążenia.
• Charakterystyka C: Szybkie reagowanie na zwarcia (5–10-krotność prądu znamionowego), chroniąc instalację w przypadku zwarć i zapobiegając uszkodzeniom urządzeń.
• Maksymalna zdolność wyłączania 25kA: Wysoka odporność na prądy zwarciowe, co gwarantuje niezawodną ochronę nawet w mocnych instalacjach przemysłowych.
• Zaciski klatkowe: Ułatwiają szybki i pewny montaż przewodów, zapewniają trwały kontakt i minimalizują ryzyko poluzowania się połączenia.
• Mechanizmy wyzwalające (termiczny + elektromechaniczny): Podwójna ochrona – termiczny chroni przed przeciążeniami, elektromechaniczny przed zwarciami, co zwiększa niezawodność zabezpieczenia.

Zgodność z Normami

Wyłącznik S803C-C40 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki nadprądowe do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Produkt posiada atesty potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jest dopuszczony do użytkowania na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S803C-C40 przeznaczony jest do ochrony obwodów elektrycznych w różnorodnych instalacjach, od prostych układów mieszkaniowych po złożone systemy przemysłowe.

• Zabezpieczenie obwodów trójfazowych w instalacjach mieszkaniowych (np. mieszkania, domy jednorodzinne) i komercyjnych (np. biura, sklepy).
• Ochrona linii zasilających w budynkach przemysłowych, halach produkcyjnych i magazynach.
• Stosowanie w rozdzielnicach głównych i tablicach sterowniczych jako główny element zabezpieczenia zwarciowego.
• Wykorzystanie w układach zasilania rezerwowego, agregatach prądotwórczych i systemach awaryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, upewniając się, że zaciski są prawidłowo dokręcone (zalecany moment dokręcania zgodny z dokumentacją techniczną). Przewody należy podłączyć do odpowiednich zacisków, zachowując odpowiednią kolejność faz. Po montażu przeprowadzić próbę działania – uruchomić wyłącznik i sprawdzić, czy prawidłowo reaguje na sygnały testowe. Regularnie kontrolować stan wyłącznika i zacisków, szczególnie w środowiskach przemysłowych.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika S803C-C40? Maksymalna zdolność wyłączania wynosi 25kA przy napięciu 240/415V, co oznacza skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Czy wyłącznik może być stosowany w prądzie stałym? Tak, zgodnie z danymi technicznymi, wyłącznik może być stosowany zarówno w prądzie przemiennym, jak i stałym.
• Jakie są zalecane momenty dokręcania zacisków? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Zaleca się sprawdzenie instrukcji montażu dołączonej do urządzenia lub karty katalogowej producenta.
