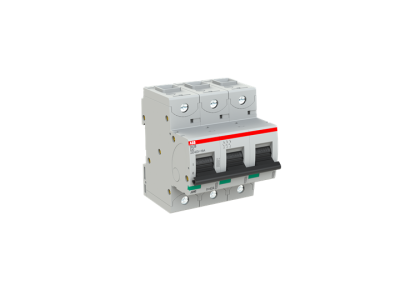

Wyłącznik nadprądowy 3P C 40A 16kA, S803B-C40 | 2CCS813001R0404 ABB

Alternatywny kod produktu: 2CCS813001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S803B-C40 (symbol 2CCS813001R0404) o charakterystyce C i prądzie znamionowym 40A to wysokiej jakości aparat modułowy do ochrony obwodów przed przeciążeniami i zwarciami. Zapewnia skuteczną ochronę instalacji 3-fazowych w napięciu 230/400V. Dwustopniowy system wyzwalania (termiczny i elektromechaniczny) gwarantuje szybkie reagowanie na awarie, minimalizując ryzyko uszkodzeń urządzeń i pożaru. Mechanizm gaszenia łuku zabezpiecza przed nadmiernym zużyciem styków, wydłużając żywotność wyłącznika.

• Charakterystyka C i prąd znamionowy 40A: Szybkie reagowanie na zwarcia (5-10-krotność prądu znamionowego) i przeciążenia – optymalny wybór dla obwodów z silnikami, transformatorami oraz odbiornikami o charakterze indukcyjnym.
• Maksymalna zdolność wyłączania 16kA: Zapewnia skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym, eliminując ryzyko uszkodzeń instalacji.
• Zaciski klatkowe: Umożliwiają pewny i trwały montaż przewodów, minimalizując ryzyko poluzowania się połączenia podczas eksploatacji.
• Dwustopniowy mechanizm wyzwalania: Termiczny – chroni przed przeciążeniem, elektromechaniczny – chroni przed zwarciem – zapewnia kompleksową ochronę obwodu.
• Zgodność z normami IEC/EN 60947-2 i EN 60898-1: Spełnia międzynarodowe standardy bezpieczeństwa, co potwierdza jego wysoką jakość i niezawodność.

Zgodność z Normami

Wyłącznik S803B-C40 spełnia wymagania norm IEC/EN 60947-2 (wyłączniki do instalacji przemysłowych) oraz EN 60898-1 (wyłączniki do instalacji domowych i podobnych). Posiada deklarację zgodności CE i jest przeznaczony do stosowania w sieciach 230/400V. Zapewnia wysoki poziom ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Wyłącznik S803B-C40 jest przeznaczony do ochrony obwodów trójfazowych w instalacjach elektrycznych o napięciu 230/400V. Charakterystyka C sprawia, że jest szczególnie polecany do zabezpieczania obwodów z odbiornikami o charakterze indukcyjnym.

• Ochrona obwodów zasilających silniki elektryczne w instalacjach przemysłowych i warsztatowych.
• Zabezpieczanie obwodów gniazd wtykowych w budynkach komercyjnych i biurowych.
• Ochrona linii zasilających oświetlenie LED i systemy HVAC w budynkach mieszkalnych i komercyjnych.
• Stosowanie w rozdzielnicach głównego zasilania oraz podrozdzielnicach w układach TN-S, TN-C-S, TT.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami (min. 1 moduł). Przewody należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem (sprawdzić w dokumentacji). Przed uruchomieniem należy przeprowadzić próbę działania mechanizmu wyzwalania. Regularne przeglądy stanu styków i mechanizmu gaszenia łuku wydłużają żywotność urządzenia.

FAQ

• Do jakiego typu obwodów najlepiej nadaje się ten wyłącznik? Charakterystyka C i prąd znamionowy 40A sprawiają, że wyłącznik idealnie nadaje się do zabezpieczania obwodów z odbiornikami indukcyjnymi (silniki, transformatory, układy zasilania) oraz do ochrony gniazd wtykowych w instalacjach komercyjnych i przemysłowych.
• Jaka jest maksymalna zdolność wyłączania wyłącznika S803B-C40? Maksymalna zdolność wyłączania wynosi 16kA przy napięciu 230/400V, co zapewnia skuteczną ochronę nawet w sieciach o wysokim prądzie zwarciowym.
• Czy wyłącznik posiada funkcję ręcznego załączania/wyłączania? Tak, standardowy mechanizm ręczny pozwala na manualne sterowanie obwodem zasilającym, co ułatwia prace serwisowe i konserwacyjne.
