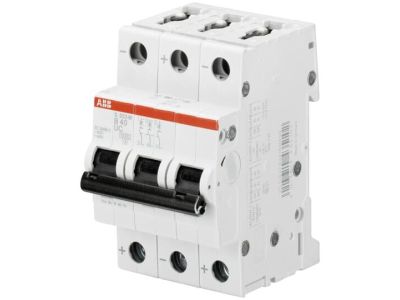

Wyłącznik nadprądowy 3P C 40A 10kA, S203M-C40UC | 2CDS273061R0404 ABB

Alternatywny kod produktu: 2CDS273061R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy S203M-C40UC (symbol 2CDS273061R0404) o prądzie znamionowym 40A i zdolności wyłączania zwarciowego 10kA to kluczowy element zabezpieczający instalacje elektryczne przed przeciążeniami i zwarciami. Zaprojektowany do pracy w obwodach AC i DC, charakterystyka C gwarantuje szybką reakcję na zwarcia, chroniąc cenne urządzenia i instalacje. Wysoka zdolność zwarciowa zapewnia pewną ochronę nawet przy wysokich prądach zwarciowych.

• Prąd znamionowy 40A: Zapewnia ochronę obwodów o maksymalnym obciążeniu 40A, odpowiedni dla linii zasilających urządzenia o średnim poborze mocy.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji nawet w przypadku awarii z wysokim prądem zwarciowym.
• Charakterystyka C: Szybka reakcja na zwarcia – idealny do zabezpieczania obwodów odbiorników o charakterze rezystancyjnym i indukcyjnym (np. silniki, transformatory, oświetlenie).
• 3-biegunowa konstrukcja: Zapewnia pełną ochronę w instalacjach trójfazowych, eliminując ryzyko asymetrii prądów.
• Zgodność z AC i DC: Uniwersalne zastosowanie – od tradycyjnych instalacji przemiennoprądowych po systemy zasilania stałoprądowego.

Zgodność z Normami

Wyłącznik spełnia surowe wymagania norm międzynarodowych i europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada certyfikaty zgodności z normami IEC 60947-2, EN 60898-1 oraz UL 489, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i domowych.

Zastosowanie

Wyłącznik nadprądowy 3P C 40A znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych.
• Ochrona linii zasilających maszyny i urządzenia o średnim poborze mocy (np. pompy, wentylatory, klimatyzatory).
• Stosowanie w systemach zasilania stałoprądowego (DC) – fotowoltaika, magazynowanie energii, ładowarki przemysłowe.
• Ochrona obwodów oświetleniowych i gniazd w instalacjach komercyjnych i biurowych.
• Zabezpieczanie obwodów grzewczych i klimatyzacyjnych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zgodnie z oznaczeniami biegunów (3P). Przewody zasilające podłączyć do zacisków zgodnie z kierunkiem przepływu prądu (zgodnie z oznaczeniami L1, L2, L3). Dokręcić zaciski przy użyciu odpowiedniego momentu siły (zalecane narzędzie dynamometryczne). Po montażu przeprowadzić test działania mechanizmu wyzwalającego, symulując zwarcie.

FAQ

• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C oznacza, że wyłącznik reaguje na zwarcia o średnich prądach (5-10 razy prąd znamionowy), co czyni go odpowiednim do zabezpieczania obwodów z odbiornikami o umiarkowanej indukcyjności (np. silniki, transformatory). Charakterystyka B stosowana jest do obwodów rezystancyjnych, a D do obwodów o wysokiej indukcyjności.
• Czy wyłącznik nadaje się do zasilania stałoprądowego (DC)? Tak, wyłącznik S203M-C40UC posiada aprobatę do pracy w obwodach DC, co umożliwia jego stosowanie w systemach fotowoltaicznych, magazynach energii i innych aplikacjach stałoprądowych.
• Jak dobrać przekrój przewodu do wyłącznika 40A? Przekrój przewodu należy dobrać zgodnie z normami instalacyjnymi (np. PN-HD 60364-5-52) w zależności od metody układania i materiału przewodu. Dla typowych instalacji miedzianych w temperaturze 30°C zaleca się przewód o przekroju co najmniej 6 mm².
