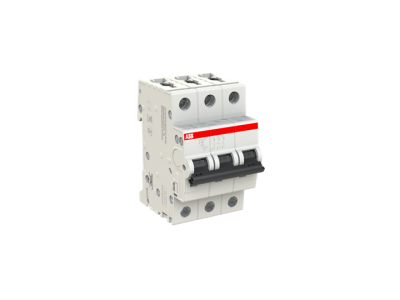

Wyłącznik nadprądowy 3P C 40A 10kA, S203M-C40 | 2CDS273001R0404 ABB

Alternatywny kod produktu: 2CDS273001R0404

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 3-biegunowy (3P) o charakterystyce C, prądzie znamionowym 40A i zdolności wyłączania 10kA (symbol 2CDS273001R0404) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed przeciążeniami i zwarciami. Zapewnia ochronę obwodów trójfazowych 400V AC w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Mechanizmy wyzwalania (termiczny i elektromechaniczny) gwarantują szybkie odłączenie zasilania w sytuacji zagrożenia.

• Charakterystyka C: Optymalna do zabezpieczenia obwodów z silnikami, transformatorami i odbiornikami o umiarkowanych prądach rozruchowych – minimalizuje ryzyko fałszywych wyłączeń przy łagodnych przeciążeniach.
• 3-biegunowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich faz w układach trójfazowych, eliminując konieczność stosowania trzech osobnych wyłączników.
• Zdolność wyłączania 10kA przy 400V AC: Wysoka odporność na zwarcia – skutecznie chroni instalację nawet w warunkach awaryjnych z dużymi prądami zwarciowymi.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa, co potwierdza jego przydatność w instalacjach zgodnych z europejskimi przepisami.
• Możliwość montażu styku pomocniczego od dołu: Oszczędność miejsca w szafie rozdzielczej o 50% – idealne rozwiązanie dla kompaktowych instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych) oraz IEC/EN 60947-2 (dla zastosowań przemysłowych). Został zaprojektowany z myślą o zgodności z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego, posiada oznaczenie CE.

Zastosowanie

Wyłącznik 3P C 40A 10kA znajduje szerokie zastosowanie w zabezpieczaniu obwodów trójfazowych o napięciu 400V AC, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Instalacje przemysłowe – zabezpieczenie maszyn i urządzeń o mocy powyżej 15 kW.
• Budynki biurowe i handlowe – ochrona obwodów zasilających klimatyzację, windy czy systemy wentylacyjne.
• Małe zakłady produkcyjne – zabezpieczenie linii produkcyjnych i maszyn roboczych.
• Obiekty użyteczności publicznej – ochrona instalacji oświetleniowych, gniazd wtykowych i systemów alarmowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Wyłącznik montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem strzałek na obudowie. Po zamontowaniu sprawdzić poprawność połączeń – zaciski powinny być dokręcone z odpowiednim momentem (zgodnie z normami producenta). W przypadku stosowania styku pomocniczego, montować go od dołu, co pozwala na oszczędność miejsca. Po zakończeniu prac przeprowadzić test działania – kilkukrotne załączenie i wyłączenie w celu weryfikacji prawidłowego działania mechanizmu.

FAQ

• Czym różni się charakterystyka C od B lub D? Charakterystyka C jest przeznaczona do zabezpieczenia obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. silniki), w przeciwieństwie do charakterystyki B (służącej do zabezpieczenia obwodów oświetleniowych) czy D (przeznaczonej do obwodów z dużymi prądami rozruchowymi, np. transformatory).
• Czy wyłącznik można stosować w instalacjach 230V? Tak, może być stosowany w instalacjach jednofazowych 230V AC, jednak jego 3-biegunowa konstrukcja jest optymalna dla instalacji trójfazowych 400V AC.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik skutecznie zadziała? Wyłącznik posiada zdolność wyłączania 10kA przy napięciu 400V AC – oznacza to, że skutecznie odłączy instalację przy zwarciach o prądzie do 10kA.
