Wyłącznik nadprądowy 3P C 40A 10kA AC ETIMAT10 | 002135720 Eti

Alternatywny kod produktu: ETIMAT 10 3p C40

Opis i Kluczowe Cechy

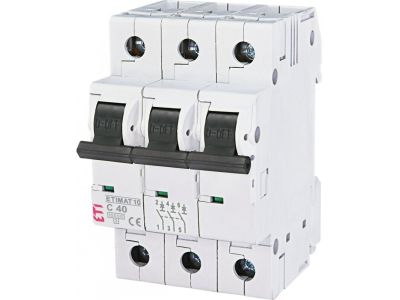

Wyłącznik nadprądowy ETIMAT10 (symbol 002135720) to trójbiegunowe urządzenie o charakterystyce C, prądzie znamionowym 40 A i zdolności zwarciowej 10 kA, przeznaczone do ochrony obwodów prądu zmiennego. Dzięki charakterystyce C zapewnia bezpieczne zabezpieczenie odbiorników o podwyższonym prądzie rozruchu, a wysoka zdolność zwarciowa gwarantuje skuteczne wyłączenie przy zwarciu. Urządzenie umożliwia montaż styków pomocniczych, co zwiększa funkcjonalność w systemach automatyki.

• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu – redukuje ryzyko przeciążenia i przegrzania instalacji.
• Zdolność zwarciowa 10 kA: Skutecznie wyłącza prądy zwarciowe, chroniąc przewody, odbiorniki oraz personel przed skutkami zwarć.
• Charakterystyka C (5–10 In): Dedykowana do obwodów z silnikami, transformatorami i urządzeniami o prądzie rozruchowym – zapobiega niepotrzebnym wyłączeniom przy rozruchu.
• Trzy bieguny (3P): Zapewnia jednoczesne zabezpieczenie wszystkich faz w instalacjach trójfazowych – nie wymaga dodatkowych rozwiązań.
• Możliwość montażu styków pomocniczych: Pozwala na sygnalizację stanu zadziałania, zdalne sterowanie lub integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy ETIMAT10 jest zgodny z wymaganiami europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898) oraz posiada certyfikat CE. Spełnia również wymogi stawiane wyłącznikom głównym w instalacjach niskiego napięcia, co potwierdza jego uniwersalność w zabezpieczaniu obwodów.

Zastosowanie

Wyłącznik ETIMAT10 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów mieszkalnych, użyteczności publicznej oraz przemysłowych. Sprawdza się jako podstawowe zabezpieczenie nadprądowe w instalacjach trójfazowych.

• Zabezpieczanie obwodów odbiorczych trójfazowych (gniazda siłowe, maszyny, piece, pompy).
• Ochrona obwodów silnikowych i transformatorów przed przeciążeniem i zwarciem przy charakterystyce C.
• Rola wyłącznika głównego w tablicach rozdzielczych – zapewnia odcięcie zasilania całego obiektu lub jego części.
• Współpraca ze stykami pomocniczymi i modułami sterowania w automatyce budynkowej (np. zdalna sygnalizacja stanu).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów należy dobrać do prądu znamionowego 40 A oraz warunków środowiskowych. Zaciski dokręcać momentem zgodnym z dokumentacją producenta – brak danych w karcie katalogowej wymaga skorzystania z instrukcji dołączonej do produktu. Po montażu sprawdzić poprawność podłączenia i wykonać pomiary ochronne.

FAQ

• Czy wyłącznik nadprądowy ETIMAT10 posiada podświetlenie? Standardowa wersja nie jest wyposażona w podświetlenie. Stan zadziałania można sygnalizować wykorzystując opcjonalny styk pomocniczy, który informuje o wyłączeniu (np. na potrzeby automatyki lub wizualnej sygnalizacji w rozdzielnicy).
• Jaki jest stopień ochrony wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjęty jest stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12 mm). Sam wyłącznik nie jest przeznaczony do pracy w wilgotnych lub zapylonych warunkach – odpowiednią ochronę zapewnia obudowa rozdzielnicy.
• Czy charakterystyka C nadaje się do ochrony obwodów gniazd wtyczkowych? Tak, charakterystyka C (5–10 In) jest często stosowana w obwodach gniazd wtyczkowych, zwłaszcza gdy przewidywane są odbiorniki o wyższych prądach rozruchowych (silniki, agregaty sprężarkowe). Dla typowych obwodów oświetleniowych i bez dużych przeciążeń rozruchowych zaleca się charakterystykę B, jednak C również spełnia wymagania ochrony.
