Wyłącznik nadprądowy 3P C 32A 6kA Schelinger | A02-G8-3P-C32 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to zaawansowany element aparatury modułowej zaprojektowany do profesjonalnych instalacji elektrycznych. Model o charakterystyce C i prądzie znamionowym 32A jest dedykowany do obwodów o zwiększonych prądach rozruchowych, gdzie wymagana jest precyzyjna ochrona przy jednoczesnym zachowaniu ciągłości zasilania. Urządzenie posiada trzy bieguny (3P), co umożliwia jednoczesne rozłączanie trzech faz w przypadku wystąpienia awarii, zapewniając pełne bezpieczeństwo odbiorników trójfazowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6kA (6000A), co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o wysokim natężeniu.
• Charakterystyka wyzwalania C: Przeznaczona do urządzeń o prądach rozruchowych od 5 do 10-krotności prądu znamionowego, co czyni go idealnym rozwiązaniem dla silników i oświetlenia o dużej mocy.
• Prąd znamionowy 32A: Pozwala na obsługę obwodów o znacznym obciążeniu, chroniąc przewody przed przegrzaniem i trwałym uszkodzeniem izolacji.
• Trójbiegunowa konstrukcja: Zapewnia kompleksową ochronę instalacji siłowych (400V).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do zastosowań domowych i podobnych instalacji elektroenergetycznych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz wysokiej jakości wykonania mechanizmów wyzwalających termobimetalowych i elektromagnetycznych.

Zastosowanie

Wyłącznik nadprądowy Schelinger 3P C 32A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w zabezpieczaniu:

• Linii zasilających maszyny i urządzenia trójfazowe w warsztatach i zakładach produkcyjnych.
• Obwodów gniazd wtykowych ogólnego przeznaczenia w obiektach o dużym zapotrzebowaniu na moc.
• Systemów klimatyzacji i wentylacji, gdzie występują silniki o charakterystyce rozruchowej wymagającej zwłocznego zadziałania wyzwalacza.
• Instalacji oświetleniowych wykorzystujących lampy wyładowcze lub LED o wysokim prądzie startowym.

Wskazówki Montażowe

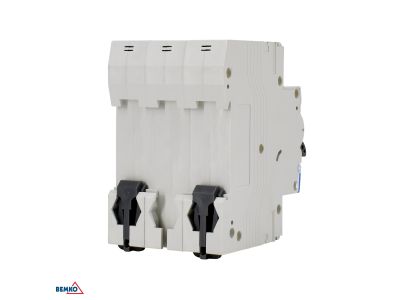

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35, co ułatwia jego integrację w nowoczesnych rozdzielnicach modułowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Przekrój przewodów: Dobór przewodów powinien być zgodny z prądem znamionowym 32A oraz charakterystyką obciążenia.
• Pozycję montażową: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego chłodzenia.

FAQ

1. Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B?
Tak, o ile projekt instalacji na to pozwala. Charakterystyka C jest mniej czuła na krótkotrwałe skoki prądu, co zapobiega niepożądanym wyłączeniom przy rozruchu urządzeń, ale wymaga sprawdzenia warunku samoczynnego wyłączenia zasilania.

2. Jaka jest główna funkcja wyłącznika 3P?
Wyłącznik trójbiegunowy służy do jednoczesnego zabezpieczania i rozłączania trzech faz w obwodach trójfazowych, co chroni urządzenia przed pracą niepełnofazową w przypadku awarii na jednej z linii.

3. Czy produkt nadaje się do montażu w rozdzielnicach domowych?
Tak, wyłącznik Schelinger 6kA jest w pełni kompatybilny ze standardowymi rozdzielnicami domowymi i przemysłowymi wyposażonymi w szynę DIN.
