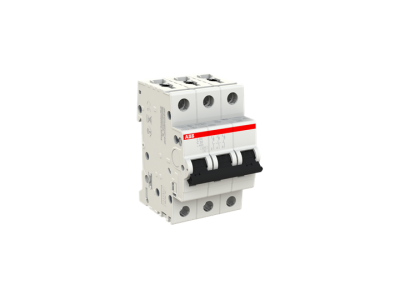

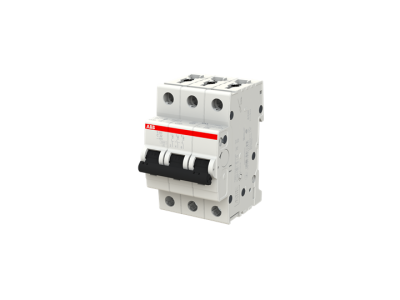

Wyłącznik nadprądowy 3P C 32A 6kA, S203-C32 | 2CDS253001R0324 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S203-C32 z renomowanej serii S200 to profesjonalny komponent elektroinstalacyjny zaprojektowany do zaawansowanej ochrony obwodów przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na kompleksowe zabezpieczenie obwodów trójfazowych w instalacjach prądu przemiennego (AC). Prąd znamionowy wynoszący 32A sprawia, że aparat ten jest idealnym rozwiązaniem dla odbiorników o średnim i dużym poborze mocy. Wykorzystana charakterystyka wyzwalania typu C została zaprojektowana z myślą o urządzeniach generujących wyższe prądy rozruchowe, co eliminuje ryzyko niepożądanych zadziałań podczas startu maszyn. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (zgodnie z normą IEC/EN 60898-1) gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii, chroniąc infrastrukturę kablową oraz podłączone urządzenia.

• Trzy bieguny (3P): Pełna ochrona i jednoczesne rozłączanie trzech faz.
• Charakterystyka C: Optymalna dla obciążeń indukcyjnych i mieszanych.
• Prąd znamionowy 32A: Wysoka wydajność prądowa dla wymagających obwodów.
• Zdolność zwarciowa 6kA: Wysoki poziom bezpieczeństwa operacyjnego.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy aparatu.

Zgodność z Normami

Produkt ABB S203-C32 został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa. Spełnia on wymagania międzynarodowych norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co czyni go uniwersalnym rozwiązaniem dopuszczonym do użytku w budownictwie mieszkaniowym, komercyjnym oraz w aplikacjach przemysłowych na całym świecie. Posiada liczne certyfikaty jakościowe, które potwierdzają jego niezawodność w ekstremalnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik S203-C32 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Dzięki charakterystyce C, aparat ten jest szczególnie polecany do zabezpieczania:

• Obwodów zasilających silniki elektryczne o mniejszej mocy.
• Systemów oświetleniowych wykorzystujących lampy wyładowcze lub LED o wysokim prądzie startowym.
• Gniazd wtykowych w warsztatach, halach produkcyjnych oraz zapleczach technicznych.
• Urządzeń klimatyzacyjnych i wentylacyjnych.
• Rozdzielnic głównych i oddziałowych w budynkach biurowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów ochronnych. Wyłącznik S203-C32 jest przystosowany do montażu na standardowej szynie DIN (TH35) przy użyciu wytrzymałych zatrzasków. Zaciski windowe o podwyższonej odporności pozwalają na bezpieczne przyłączenie przewodów o przekroju znamionowym do 35 mm² w przypadku drutów oraz do 25 mm² dla linek z tulejkami. Zalecany moment dokręcania śrub zaciskowych wynosi 2,8 Nm, co zapewnia optymalny styk elektryczny i minimalizuje rezystancję przejścia. Aparat może być zasilany zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas prefabrykacji rozdzielnic.

FAQ

1. Czy wyłącznik S203-C32 nadaje się do ochrony silników?
Tak, charakterystyka C jest dedykowana dla urządzeń o zwiększonym prądzie rozruchowym, takich jak silniki, zapewniając ochronę bez zbędnych wyłączeń podczas startu.

2. Jaka jest różnica między charakterystyką B a C?
Charakterystyka C wyzwala magnetycznie przy prądzie 5-10 razy większym od znamionowego, podczas gdy typ B przy 3-5 razy. Typ C jest więc bardziej odporny na krótkotrwałe piki prądowe.

3. Czy urządzenie posiada wskaźnik zadziałania?
Tak, wyłączniki serii S200 posiadają zintegrowany wskaźnik, który informuje o rzeczywistym położeniu styków (zielony/czerwony), co podnosi bezpieczeństwo serwisowe.
